实验室介绍



中检南方安规实验室配备了国际国内一流的检测仪器与检测设备,可以依据国际、国内检测标准完成电子电气类产品的电气安全检测项目,经验丰富的专业工程师队伍确保您产品检测项目结果精准可靠。

主要测试项目包括:绝缘材料的着火危险/耐热类实验、绝缘耐压测试、接触电流和保护导体电流测试、耐漏电起痕试验、爬电距离与电气间隙测试、模拟设备正常工作发热温升测试、脉冲测试、过载测试、异常测试、防触电测试、机械冲击测试、标识耐久性试验、限流电路试验、受限制电源试验、储能放电测试、滚桶跌落测试、激光辐射安全测试、设备使用与安装稳定性测试等。

(图1)

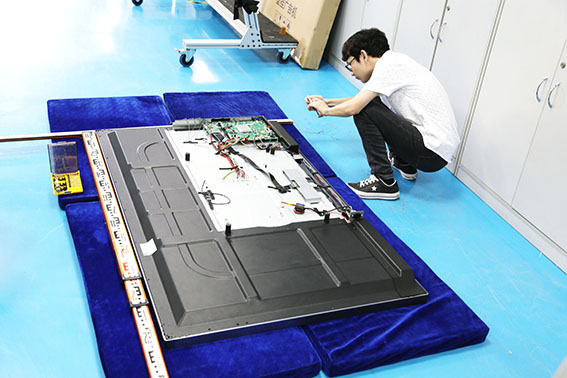

安规实验室1

(图2)

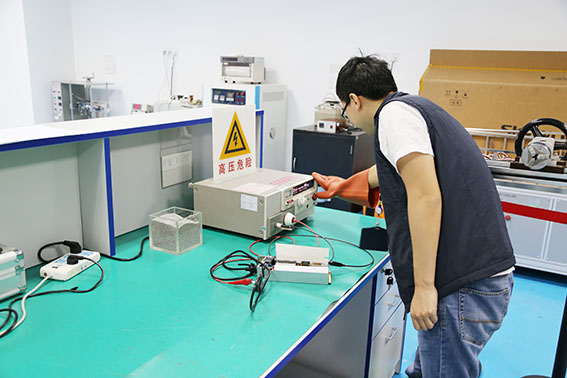

安规实验室2

(图3)

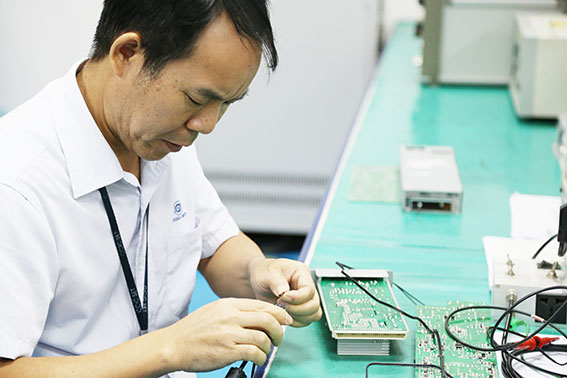

安规实验室3

(图4)

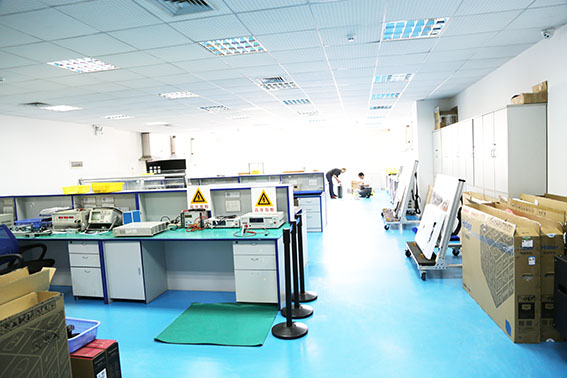

安规实验室4

(图5)

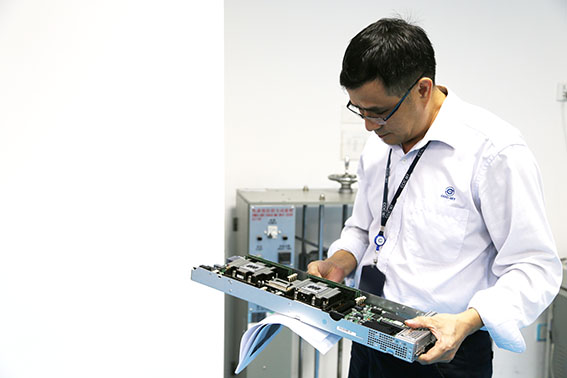

安规实验室5

绝缘材料着火危险测试

序号

测试项目

测试能力(参数/等级/范围)

依据标准

设备

1

成品灼热丝测试(GWT)

550,650℃,750℃,850℃,960℃

IEC60695-2-11

(图6)

2

材料灼热丝燃烧指数(GWFI)

550,600℃650℃,700℃750℃,800℃,850℃,900℃960℃

IEC60695-2-12+A1

3

材料灼热丝点燃温度测试(GWIT)

500,550℃,600℃650℃,700℃750℃,800℃,850℃,900℃960℃

IEC60695-2-13+A1

4

球压测试

压力:20N±0.2N

球径:5mm

温度:T±2

IEC60695-10-2

(图7)

5

模压应力形变试验

温度:-40- 150

湿度:25% - 98%RH

测试內箱尺寸:60×85×80cm

IEC60695-10-3

(图8)

6

针焰测试

箱体容积:>0.5m3

针管内径:0.5mm±0.1mm

100-700升温时间:23.5s±1s

火焰高度:12mm±1mm

计时误差:±0.5s

IEC60695-11-5

(图9)

7

水平/垂直燃烧试验

50W火焰(HB,HB40HB75V-0V-1V-2)

IEC60695-11-10

(图10)

500W火焰(5VA,5VB)

IEC60695-11-20



电气安全类测

序号

测试项目

测试能力(参数/等级/范围)

依据标准

设备

10

电参数测量

电压:3.0V~600V

电流: 5mA~20A

功率:1W~9999W

功率因素:-1.000~+1.000

GB,EN,UL,VDE,BS,CSA,JIS各国电器标准

(图11)

11

绝缘电阻测量

测试电压:0.1~1000V

测试参数:电阻,体积电阻率,表面电阻率

测量范围:103~1.6×1016Ω

基本精度:0.6%

GB,EN,UL,VDE,BS,CSA,JIS,ASTM各国标准

(图12)

12

电参数测量(LCR3532-50)

1)          阻抗(Z,R,X)10.00mΩ~200.00MΩ

2)          相位角(θ): -180.00°~+180.00°

3)          电容(C): 0.3200pF370.00mF

4)          感抗(L):32.000nH750.00kH

5)          损耗系数(D):0.000019.99999

6)          Q=1/D :0.01999.99

7)          Y,G,B5.0000nS99.999S

GB,EN,UL,VDE,BS,CSA,JIS,ASTM各国标准

(图13)

13

绝缘材料的耐热

四种条件:

1.10N50/h

2.10N120/h

3.50N50/h

4.50N120/h

ISO306

GB/T1633

ASTMD1525

(图14)

14

蓝光危害

波长:1nm-800nm

IEC/EN 62778

(图15)

15

光生物安全

波长:300-3000nm

IEC/EN 62471





电气安全类测试

序号

测试项目

测试能力(参数/等级/范围)

依据标准

设备

1

绝缘耐压测试

AC:0.05 ~ 5KV/100mA(30min

DC:0.05~ 6KV(5KV/10mA,1min

变压器容量:500VA

IEC61180-1 GB,EN,UL,VDE,BS, CSA,JIS各国电气产品安全标准

(图16)

2

接地保护电阻测试

测试电流:3 ~ 30A

电阻值:0.001Ω ~ 1.200Ω

GB,EN,UL,VDE,BS,CSA,JIS各国电气产品安全标准

(图17)

3

接触电流和保护导体电流测试

网络1(1.5kΩ//0.22μF)+500Ω

网络2(1.5kΩ//0.22μF)+500Ω//(10kΩ+22nF)

网络3(1.5kΩ//0.22μF)+500Ω//(10kΩ+20kΩ+6.2nF//9.1nF)

IEC60990

GB,EN,UL,VDE,BS,CSA,JIS各国电气产品安全标准

(图18)

4

爬电距离与电气间隙

l          一次/二次电路各类绝缘(F,B/S,R)电气间隙要求;

l          各类绝缘(F,B/S,R)在不同污染等级(1,2,3)和各等级CTI值材料(I,II,III)下的爬电距离

IEC60664-1

GB,EN,UL,VDE,BS,CSA,JIS各国电气产品安全标准

(图19)

5

模拟设备正常工作发热温升试验

u         负载:(400W,0-80A)

u         热电偶:(T型,K型)

u         数据采集器:(30ch,125ms)

GB,EN,UL,VDE,BS,CSA,JIS各国电气产品安全标准

(图20)

6

漏电起痕测试

试验电压:0 ~ 600V1.5%

短路电流:1±0.1A1%

滴液大小:50/cm3

电极间距:4±1mm

IEC60112

UL746A

ASTM D3638

GB/T4207

(图21)

7

滚桶跌落试验

旋转速度:5R/min

试样跌落:10/min

跌落高度:500mm

GB,EN,UL,VDE,BS,CSA,JIS各国电气产品安全标准

(图22)

8

电气参数测量

AC/DC电压:15V ~ 600V

AC/DC电流:5 ~ 500mA,1~20A

频率:0.5Hz~100KHz

功率因素(PF: 0 ~ 1

GB,EN,UL,VDE,BS,CSA,JIS各国电气产品安全标准

(图23)

9

电气参数测量

DC电压:10μV~1000V,电流:10nA~20A

AC+DC电压:10mV~1000V,电流:10μA~20A

阻抗:10mΩ~20MΩ

GB,EN,UL,VDE,BS,CSA,JIS各国电器标准

(图24)




实验室展览

安规实验室
安规实验室
安规实验室
安规实验室
安规实验室

实验室配置

安全试验室业务范围

中检集团南方电子产品测试(深圳)股份有限公司的环境与可靠性试验室历史悠久,拥有一批国际、国内著名的专业环境实验设备制造商生产的设备,其中包括气候环境试验设备与机械环境试验设备,设备技术先进、控制精密、功能齐全、性能稳定;同时具有一支高素质、专业性强的环境与可靠性试验队伍。可按照IECISO等国际标准和国家标准(GB)、行业标准、企业标准,以及客户的要求进行环境与可靠性试验。

气候环境试验包括

超低温潮湿试验、恒温试验、高温恒温试验、高低温交变试验、步入式高低温交变试验、步入式高低温交变湿热试验、超低温调温调湿试验、高低温快速温变湿热试验、三十立方高温室、垂直滴水试验、摆管式防淋水测试、砂尘试验、精密型盐水喷雾试验、HALTHASS试验。

机械环境试验包括

电磁振动台(三吨)试验、冲击碰撞试验、三综合测试、跌落试验。

医疗器械产品检测认证

医疗器械组致力于为医疗器械制造商提供一站式认证检测服务,帮助企业快速取得市场准入许可相关认证。

提供符合MDDIVDD法规要求的安规、EMC和性能检测报告,同时也可用于申请CEFDANRTLINMETRO等多国认证。

CCC认证型式试验和CQC自愿性认证型式试验

一、CCC认证

    中检集团南方电子产品测试(深圳)有限公司(简称:中检南方),前身为深圳电子产品质量检测中心,是国家认可委员会(CNAS)认可的国家级实验室和国家强制性产品认证(CCC)指定的检测机构CCC认证,是国家强制性产品认证标志的名称,英文“China Compulsory Certification”缩写为“CCC”,简称“3C”认证,是中国政府为保护广大消费者的人身健康和安全,保护环境、保护国家安全,依照法律法规实施的一种产品评价制度。

CCC认证采用第五种认证模式:型式试验+初始工厂检查+获证后监督。认证的基本环节包括:认证的申请中,型式试验,初始工厂审查,认证结果评价与批准,获证后的监督。

作为电子产品授权类别最齐全的CCC实验室,CCIC-SET可对以下全部产品进行CCC认证型式试验:家用和类似用途设备(07类)、音视频类设备(08类)、信息技术类(09类)、照明电器类设备(10类)、电信终端类设备(16类)。

二、CQC自愿性认证

    CQC是针对强制认证以外的产品类别,开展的自愿性产品认证业务(称为CQC标志认证),以加施CQC标志的方式表明产品符合有关质量、安全、环保、性能等标准要求,认证范围涉及500多种产品。

CQC自愿认证的模式跟CCC认证基本一致,也是采用第五种认证模式:型式试验+初始工厂检查+获证后监督。认证的基本环节包括:认证的申请中,型式试验,初始工厂审查,认证结果评价与批准,获证后的监督。
