实验室介绍



中检南方无线射频检测实验室,配备世界先进的无线通讯产品检测设备:如罗德斯与瓦茨无线通讯类产品测试系统(R&S TS8980 FTA2,TS8997),宽带无线通信测试仪(R&S CNW500),电磁波吸收比率(SAR)测试系统(SATIMO),以及OTA(R&S TS8991)测试系统等。可完成无线通讯产品性能,蓝牙与WIFI,SAR及OTA相关测试。

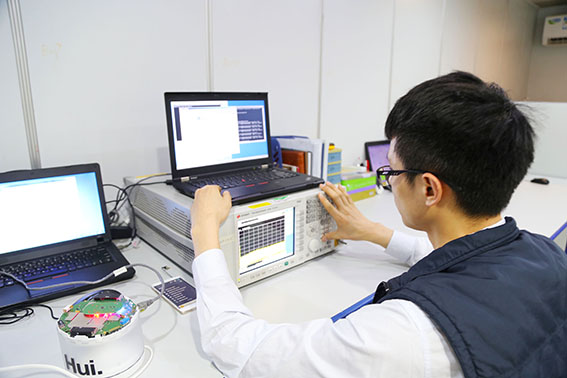

(图1)

 射频实验室

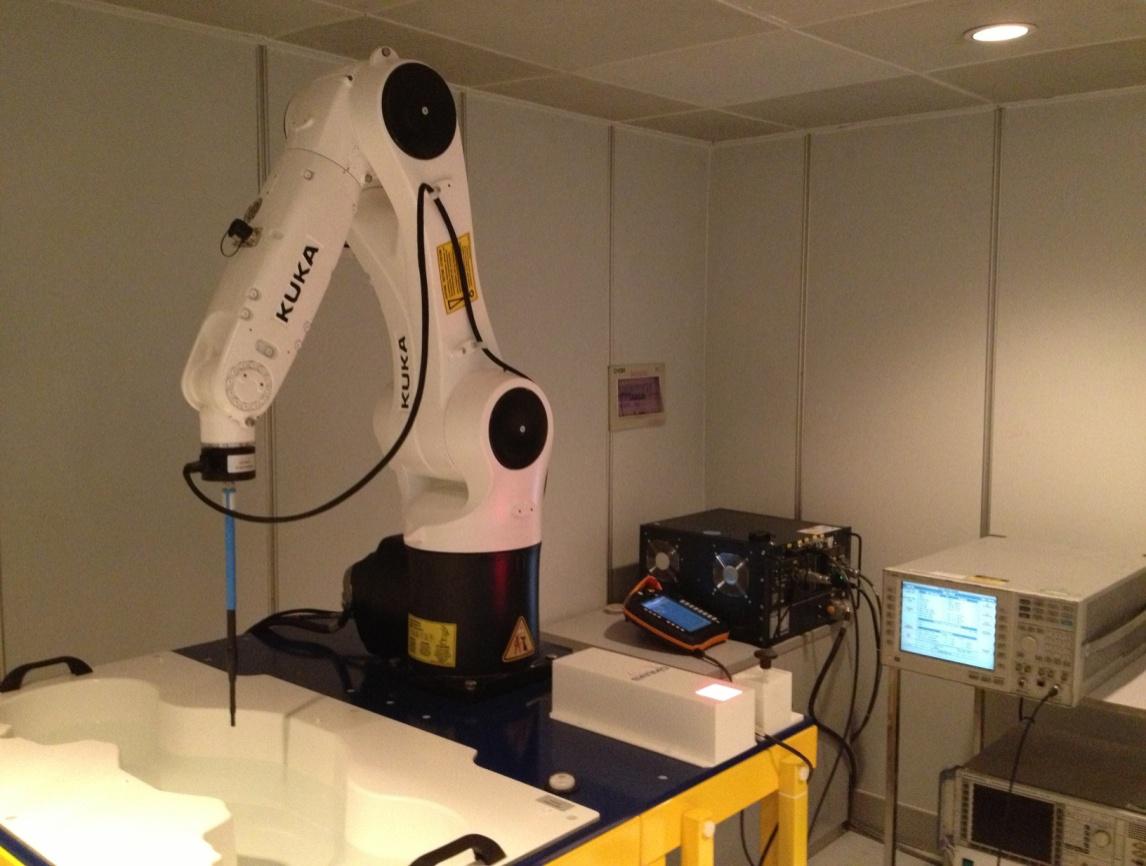

(图2)

 射频实验室

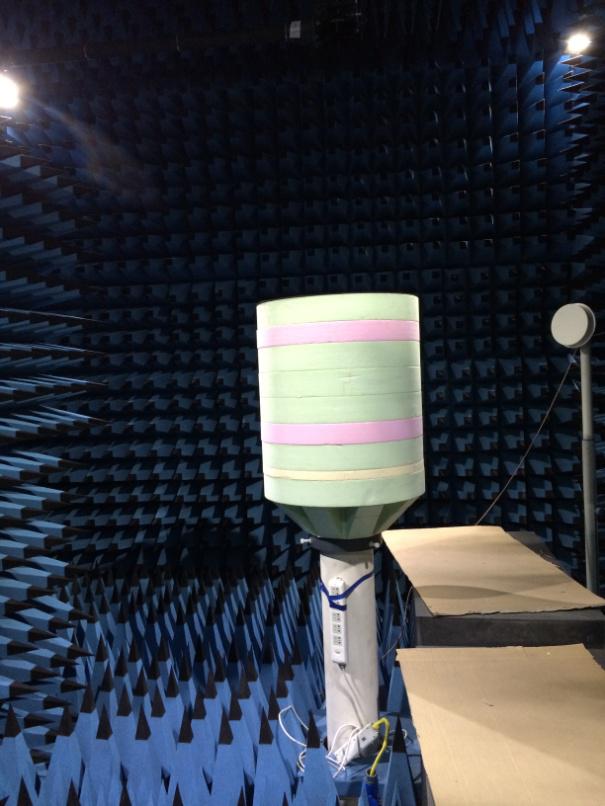

(图3)

 射频实验室

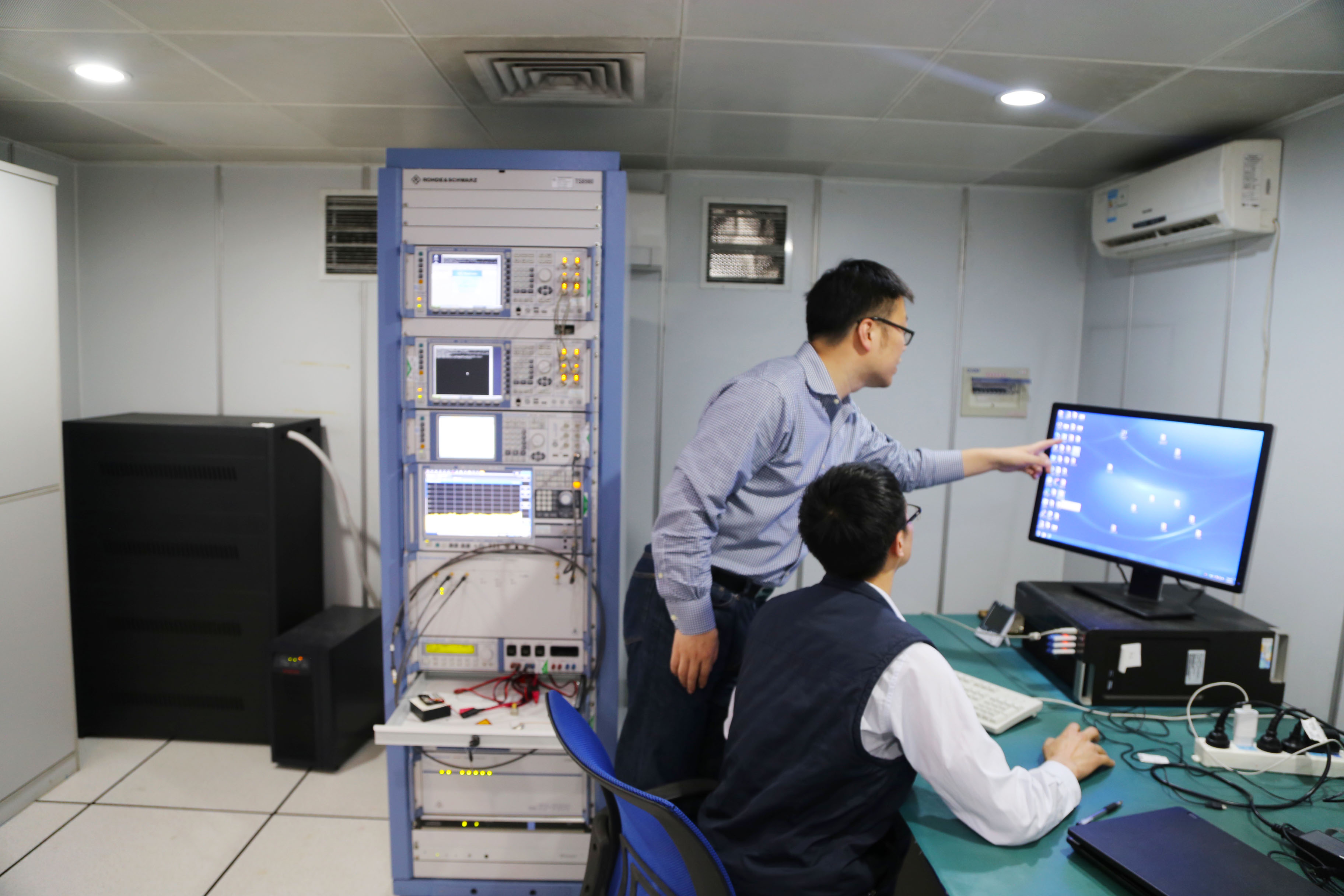

(图4)

 射频实验室

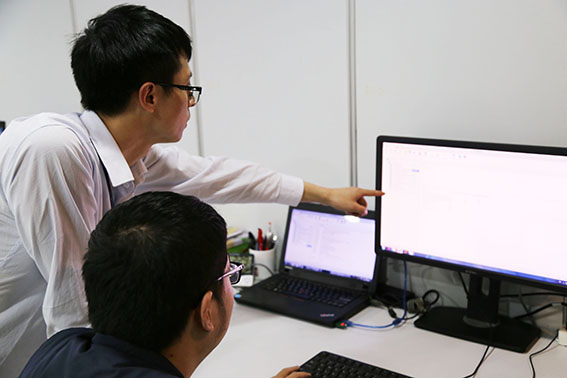

(图5)

 射频实验室

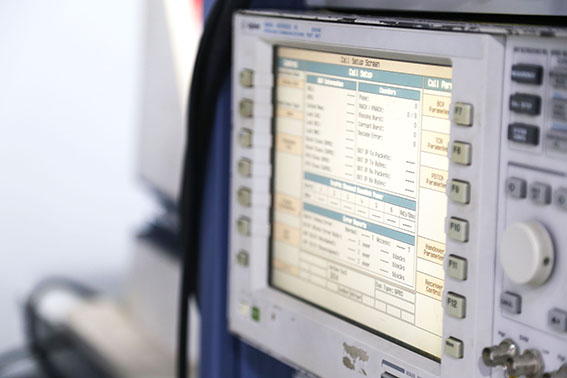

(图6)

 射频实验室

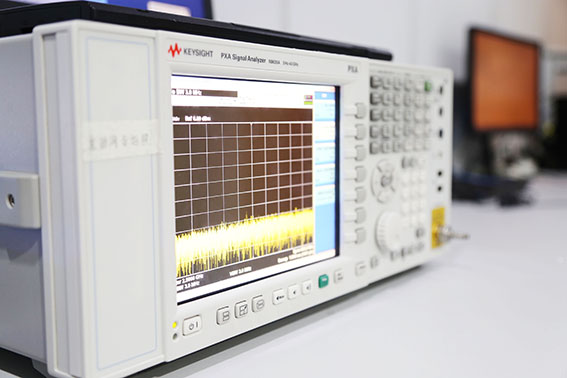

(图7)

 射频实验室

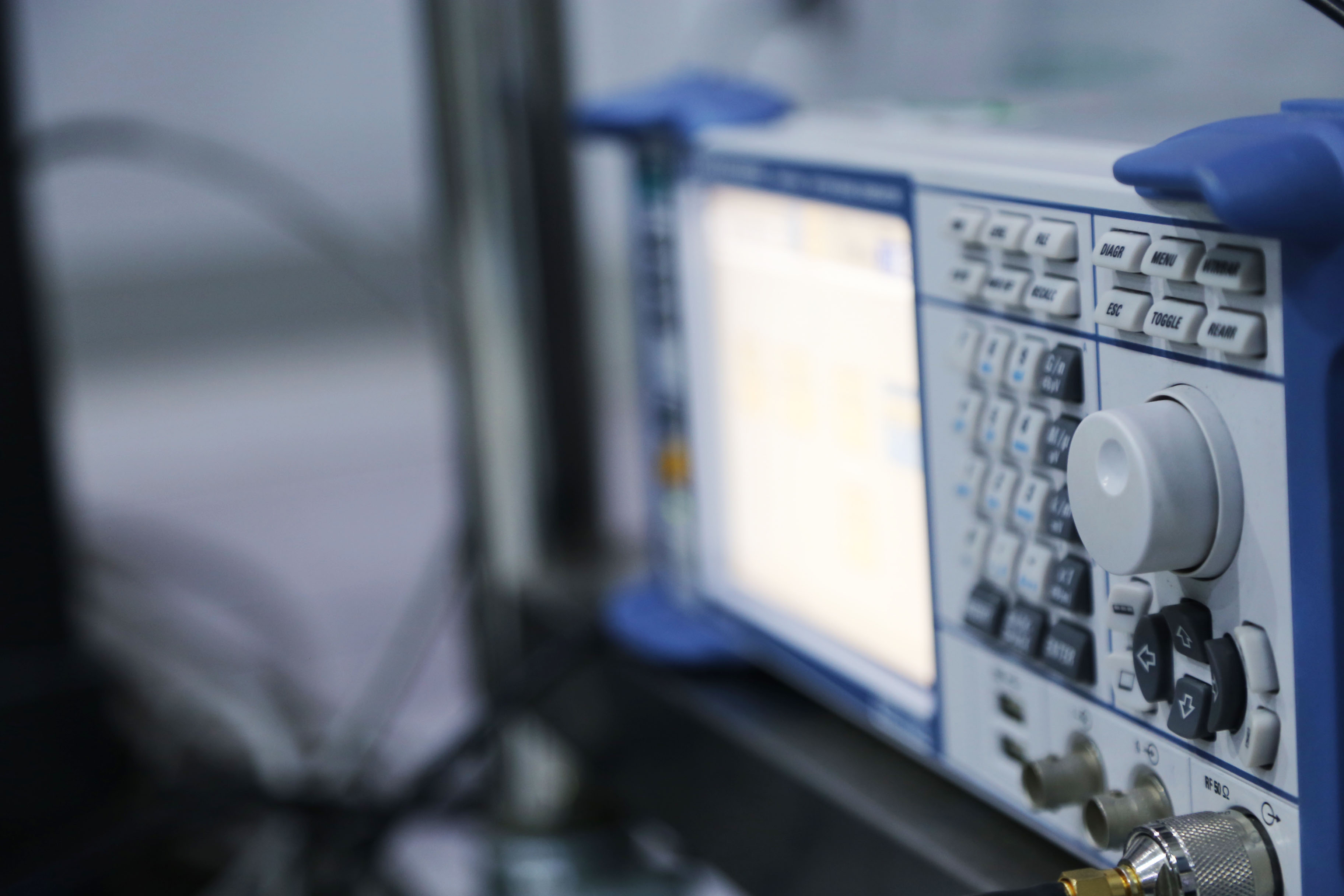

(图8)

 射频实验室

(图9)

 射频实验室



检测设备

检测能力

TS 8980 FTA2

a.         可完成国际权威机构GCF认可的GSM/EGPRS/WCDMA/HSPA/LTE移动电话发射机和接收机的射频的一致性认证测试,能力符合3GPP TS 51.010-1(GSM)3GPP TS 34.121 (WCDMA)3GPPTS36.521-1(LTE)EN 301 511EN 301 908等国际标准;

b.         支持GSM 4: 850/900/1800/1900MHz

c.         支持WCDMA 12: Band IIIIIIIVVVIVIIVIIIIXXXIXIX

d.         支持 LTE FDD 16: Band 12345781112131718202125;

e.         支持 LTE TDD 4: Band 38394041;

f.           支持3GPP标准中规定的衰落场景仿真;

TS 8997

a.        完全满足2.4GHz 5GHz频段的宽带无线传输设备的测试要求

b.        完全满足EN300328 V2.1.1EN301893 V1.8.5的要求

SAR测试系统

a.         能满足IEEE 1528OET65IEC 62209-1/-2EN 50566ANSI C63.19等国际标准。能支持所有的通信制式,包括GSMGPRSWCDMALTE(FDD/TDD)CDMAWIFIBluetooth

b.         能覆盖以下频段:750MHz850MHz900MHz1800MHz1900MHz2100MHz2300MHz2450MHz2600MHz 5800MHz

c.         支持HAC测试,包括H-FieldE-Field T-Coil

OTA测试系统

a.         支持0.5m*0.5m*0.36m的大静区,可承重50kg,完全能够满足常规的大样品测试;

b.         能支持几乎所有的现有通信制式,包括GSMGPRSTD-SCDMAWCDMALTE(FDD/TDD)CDMACDMA2000WIFIBluetooth

c.         无源测试可覆盖700MHz ~ 6GHz

蓝牙与WI-FI测试系统

a.         Bluetooth v1.1V2.1+EDR

b.         Wi-Fi802.11a/b/g/n)设备的发射机和接收机性能的测试,以及

c.         频谱杂散的测试。


实验室展览

无线通讯类产品测试系统
蓝牙&Wi-Fi测试系统
蓝牙&Wi-Fi测试系统
标准测试系统

实验室配置

射频实验室

手机、通讯、射频、蓝牙&WIFI

Mobile Phone、Communication、RF、Bluetooth and WIFI

无线通讯类产品测试系统(R&S TS8980 FTA2)

*可完成国际权威机构GCF认可的GSM/EGPRS/WCDMA/HSPA/LTE移动电话发射机和接收机的射频的一致性认证测试,能力符合3GPP TS 51.010-1(GSM)、3GPP TS 34.121 (WCDMA)、3GPPTS36.521-1(LTE)、EN 301 511、EN 301 908等国际标准;

*支持GSM 4频: 850/900/1800/1900MHz;

*支持WCDMA 12频: Band I、II、III、IV、V、VI、VII、VIII、IX、X、XI、XIX;

*支持 LTE FDD 16频: Band 1、2、3、4、5、7、8、11、12、13、17、18、20、21、25;

*支持 LTE TDD 4频: Band 38、39、40、41;

*支持3GPP标准中规定的衰落场景仿真;


      目前我司已经取得GCF C-RTO资质,可为客户制定并进行全套GCF认证测试流程。拥有的R&S最新测试系统TS8980FTA-2可以完全覆盖GCF所要求的2G/3G/4G射频一致性测试;R&S TS8991测试系统则包含2G/3G/4G的OTA A-GPS测试能力。



(图1)




TS 8980FTA-2 射频一致性测试系统

SAR Test system

SAR(Specific Absorption Rate)一般称为电磁波吸收比值或比吸收率,反映的是手机或无线产品之电磁波能量吸收比值,SAR的意义为单位质量的人体组织所吸收或消耗的电磁功率,单位为W/kg。

无线通信终端的电磁辐射过大会对人体健康造成一定的影响,长期电磁辐射会让人感到身体疲劳、神经衰弱、记忆力下降。随着信息技术的发展,大众在享受无线通信设备带来的各种便利之时,也日益关注无线通信终端的电磁辐射对人体健康的影响。因此几乎所有的无线通信产品都会涉及到SAR测试。

我司引进法国SATIMO的SAR测试系统,

能满足IEEE 1528、OET65、IEC 62209-1/-2、EN 50566、ANSI C63.19等国际标准。

能支持所有的通信制式,包括GSM、GPRS、WCDMA、LTE(FDD/TDD)、CDMA、WIFI、Bluetooth。

能覆盖以下频段:750MHz、850MHz、900MHz、1800MHz、1900MHz、2100MHz、2300MHz、2450MHz、2600MHz、 5800MHz

支持HAC测试,包括H-Field、E-Field 和 T-Coil


                         (图2)

OTA Test system

OTA(Over The Air)测试属于有源测试,目的是验证无线设备和网络的连接能力以及终端使用者对辐射和接收性能的影响;进行空间三维测试;进行辐射功率和接收灵敏度两方面测试,是衡量一款移动终端产品性能的重要指标。

我司引进德国著名仪器供应商Rohde&Schwarz公司的TS8991测试系统,支持0.5m*0.5m*0.36m的大静区,可承重50kg,完全能够满足常规的大样品测试;能支持几乎所有的现有通信制式,包括GSM、GPRS、TD-SCDMA、WCDMA、LTE(FDD/TDD)、CDMA、CDMA2000、WIFI、Bluetooth。同时,无源测试可覆盖700MHz ~ 6GHz。


           (图3)(图4)

TS 8991 OTA测试系统

2.4GHz和5GHz(DFS)射频测试系统

2012年6月,欧洲标准(ETSI)针对2.4GHz 与5GHz频段的宽带无线传输设备的测试标准作了版本更新。EN 300 328标准更新到300328 V1.9.1,EN 301 893标准更新到301893 V1.8.1。新的标准版本将于2015年1月1日强制执行并完全替代旧版本。

新版标准对于无线设备的输出功率,适应性能等测试项目都作了较大幅度的改动与添

加;由于这些新增的测试项目对于测试的自动化提出了极高的要求,以往对单台仪表手动操作进行这两项标准的测试已无法满足新版本的要求。

中检南方及时跟进测试技术发展方向,率先在深圳地区投入了该射频测试系统TS8997,该系统由国际知名品牌供应商德国Rohde & Schwarz公司制造,完全满足新标准的要求,并具有完整的DFS测试能力。

                                     (图5)

射频试验业务范围

无线通讯类产品测试系统

·    可完成国际权威机构GCF、PTCRB等认可的GSM/ EGPRS/WCDMA/HSPA移动电话发射机和接收机的射频和协议的一致性认证测试,能力符合3GPP TS 51.010-1和TS 34.121国际标准;

·     同时支持GSM、GPRS、EGPRS、WCDMA、HSDPA和HSUPA等射频和协议的一致性认证测试;

·     支持GSM四频: 850/900/1800/1900MHz;

·     支持WCDMA FDD Band I、II、V、VIII频段;

·     支持3GPP标准中规定的衰落场景仿真;

·     支持3GPP TS51.010-1规范的第4-14章、第21-22章的项目测试;

·     支持3GPP TS34.121规范的第5-9章的项目测试

  蓝牙&Wi-Fi测试系统

  蓝牙和Wi-Fi已成为Tablet PC、UMPC、智能手机等移动终端产品中的标配模块。

   CCIC-SET可以完成蓝牙(Bluetooth v1.1和V2.1+EDR)和Wi-Fi(802.11a/b/g/n)设备的发射机和接收机性能的测试,以及频谱杂散的测试。
