SAR实验室
实验室介绍
中检南方无线射频检测实验室，配备世界先进的无线通讯产品检测设备：如罗德斯与瓦茨无线通讯类产品测试系统（R&S TS8980 FTA2，TS8997），宽带无线通信测试仪（R&S CNW500），电磁波吸收比率(SAR)测试系统（SATIMO）,以及OTA（R&S TS8991）测试系统等。可完成无线通讯产品性能，蓝牙与WIFI，SAR及OTA相关测试。

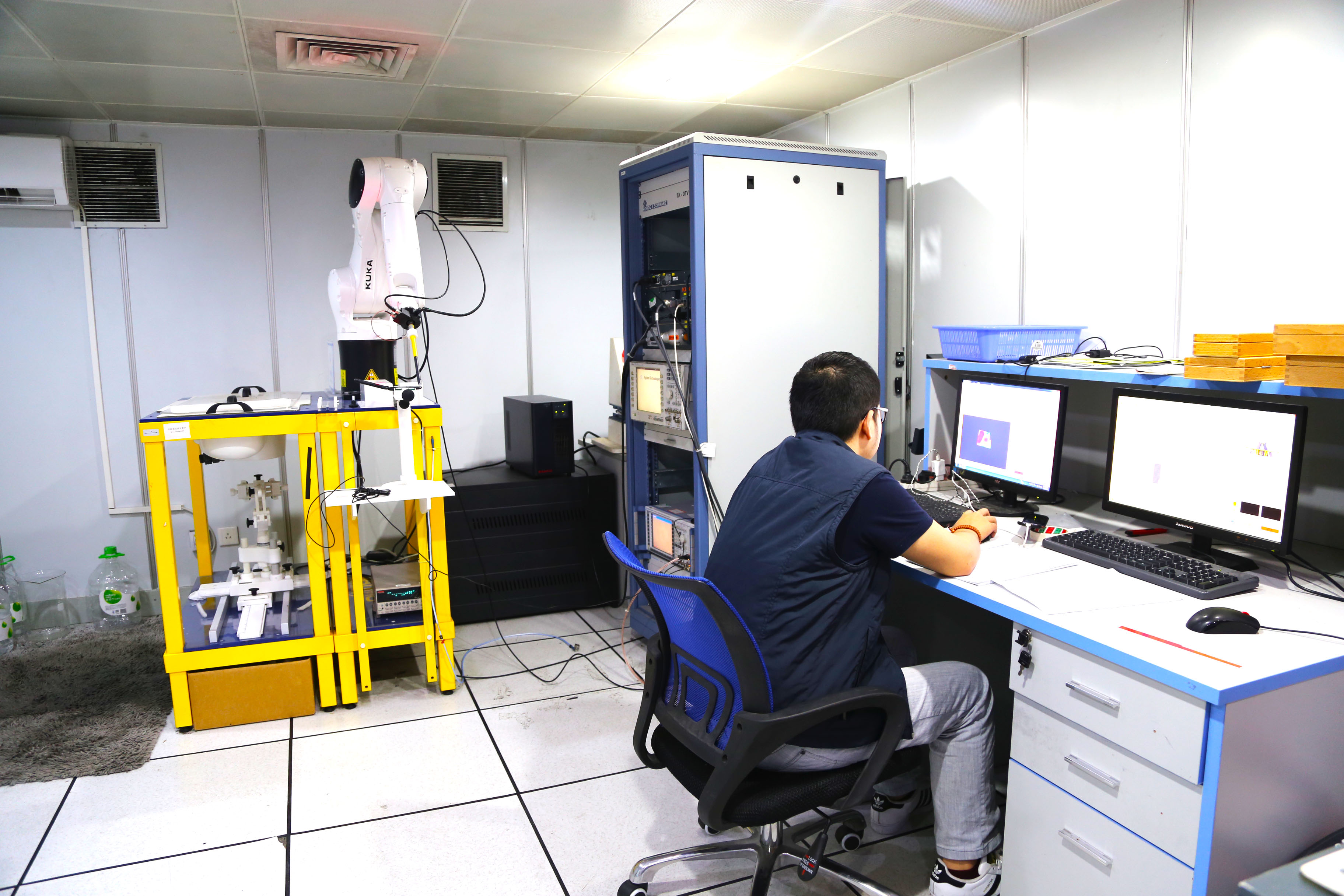

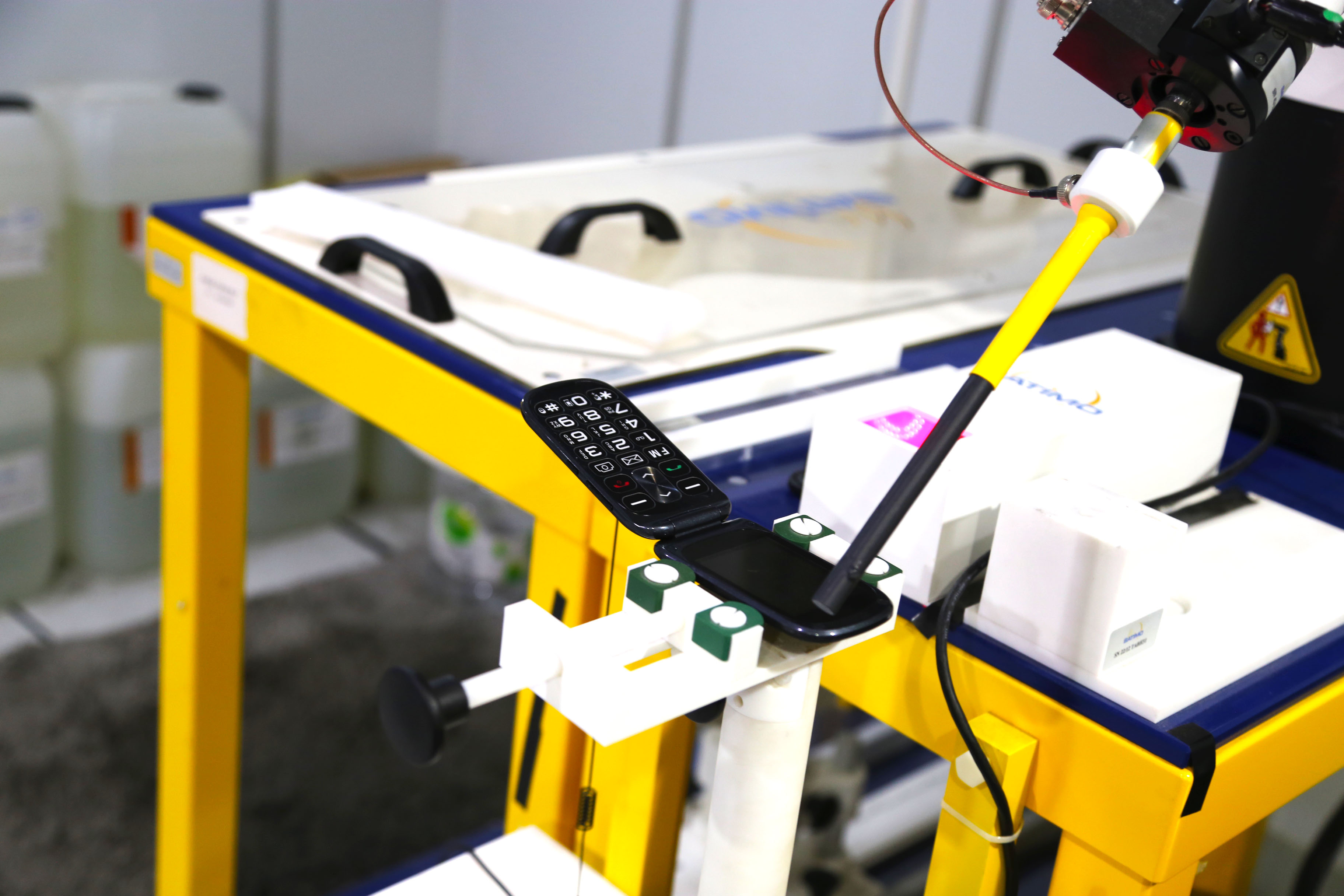

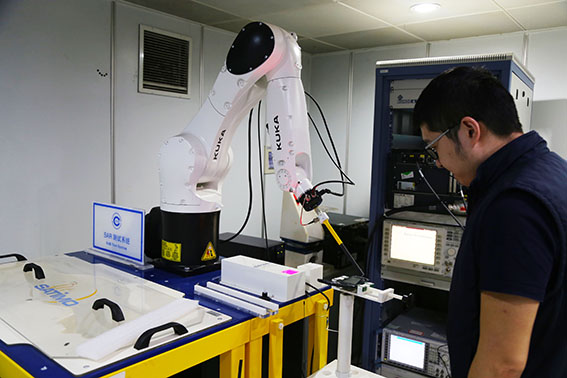

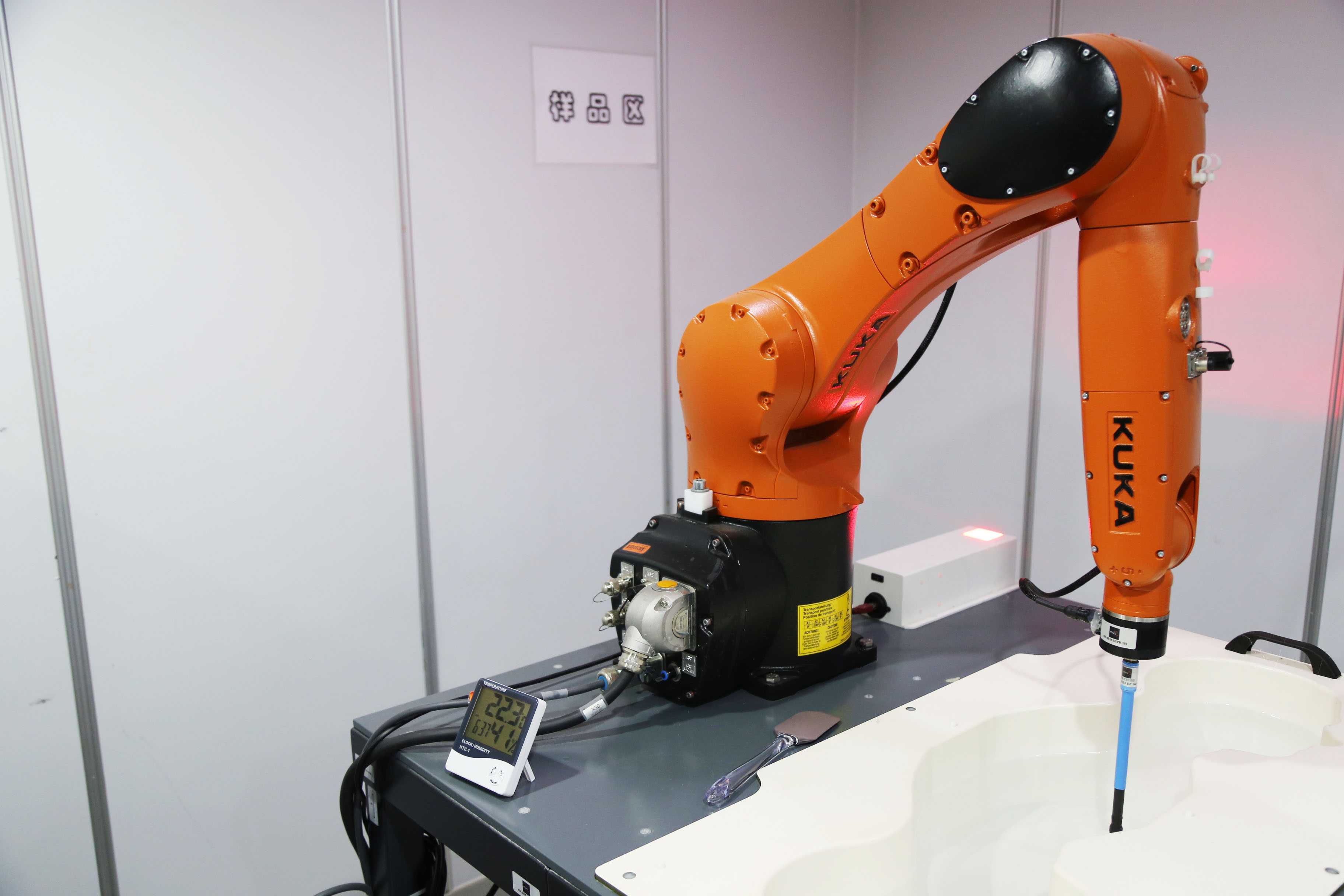

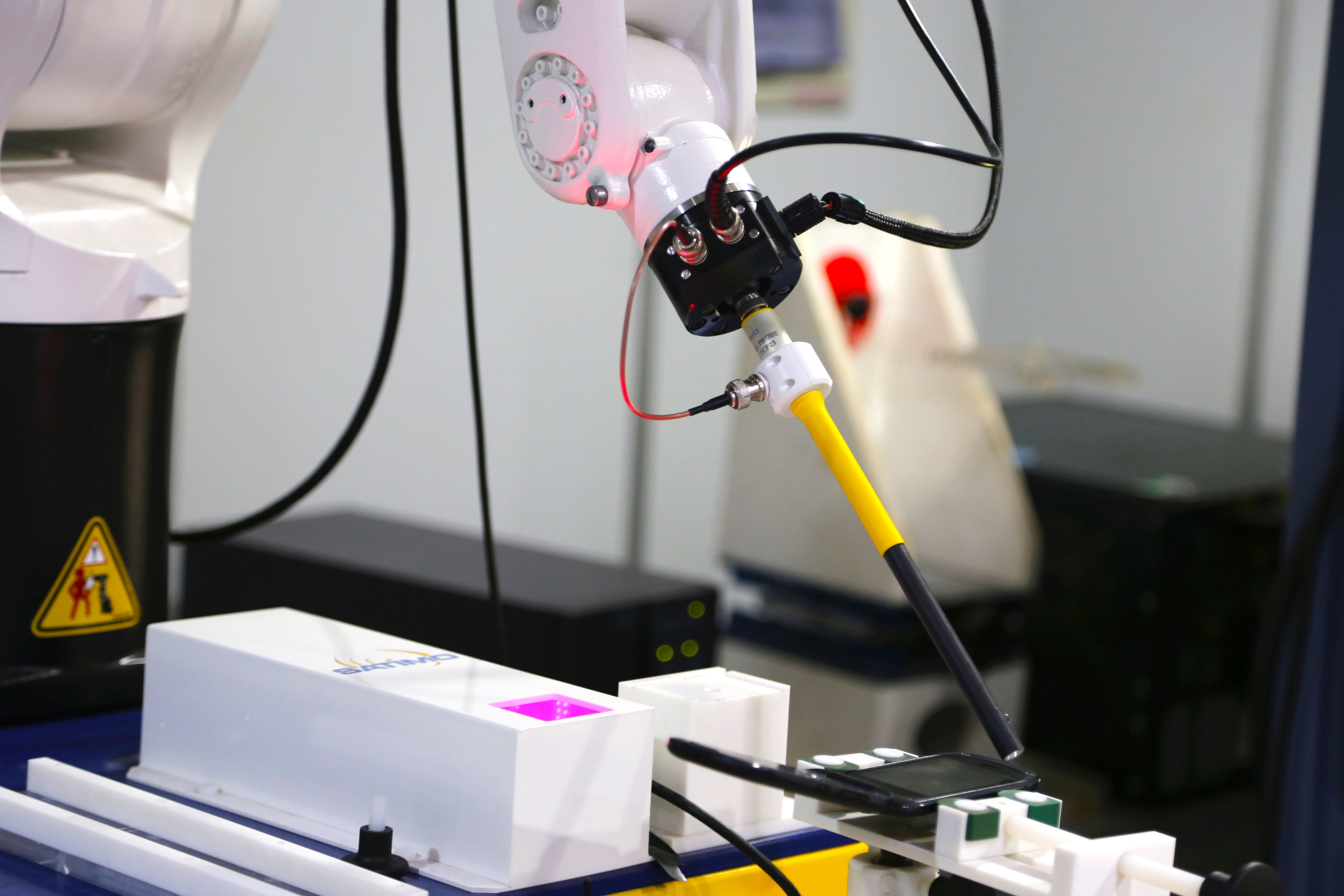

SAR测试
SAR测试
SAR测试
SAR测试
SAR测试
SAR测试
SAR测试
SAR测试
SAR测试
检测能力 | |
TS 8980 FTA2 | a. 可完成国际权威机构GCF认可的GSM/EGPRS/WCDMA/HSPA/LTE移动电话发射机和接收机的射频的一致性认证测试，能力符合3GPP TS 51.010-1(GSM)、3GPP TS 34.121 (WCDMA)、3GPPTS36.521-1(LTE)、EN 301 511、EN 301 908等国际标准； b. 支持GSM 4频: 850/900/1800/1900MHz； c. 支持WCDMA 12频: Band I、II、III、IV、V、VI、VII、VIII、IX、X、XI、XIX； d. 支持 LTE FDD 16频: Band 1、2、3、4、5、7、8、11、12、13、17、18、20、21、25; e. 支持 LTE TDD 4频: Band 38、39、40、41; f. 支持3GPP标准中规定的衰落场景仿真； |
TS 8997 | a. 完全满足2.4GHz 与5GHz频段的宽带无线传输设备的测试要求 b. 完全满足EN300328 V2.1.1，EN301893 V1.8.5的要求 |
SAR测试系统 | a. 能满足IEEE 1528、OET65、IEC 62209-1/-2、EN 50566、ANSI C63.19等国际标准。能支持所有的通信制式，包括GSM、GPRS、WCDMA、LTE(FDD/TDD)、CDMA、WIFI、Bluetooth。 b. 能覆盖以下频段：750MHz、850MHz、900MHz、1800MHz、1900MHz、2100MHz、2300MHz、2450MHz、2600MHz、 5800MHz c. 支持HAC测试,包括H-Field、E-Field 和 T-Coil |
OTA测试系统 | a. 支持0.5m*0.5m*0.36m的大静区，可承重50kg，完全能够满足常规的大样品测试； b. 能支持几乎所有的现有通信制式，包括GSM、GPRS、TD-SCDMA、WCDMA、LTE(FDD/TDD)、CDMA、CDMA2000、WIFI、Bluetooth。 c. 无源测试可覆盖700MHz ~ 6GHz。 |
蓝牙与WI-FI测试系统 | a. Bluetooth v1.1和V2.1+EDR 和 b. Wi-Fi（802.11a/b/g/n）设备的发射机和接收机性能的测试，以及 c. 频谱杂散的测试。 |
实验室配置
SAR & OTA
· SAR （Specific Absorption Rate）
SAR一般称为电磁波吸收比值或比吸收率，反映的是手机或无线产品之电磁波能量吸收比值， SAR的意义为单位质量的人体组织所吸收或消耗的电磁功率，单位为W/kg。
无线通信终端的电磁辐射过大会对人体健康造成一定的影响，长期电磁辐射会让人感到身体疲劳、神经衰弱、记忆力下降。随着信息技术的发展，大众在享受无线通信设备带来的各种便利之时，也日益关注无线通信终端的电磁辐射对人体健康的影响。因此几乎所有的无线通信产品都会涉及到SAR测试。
· OTA（Over The Air）
OTA测试属于有源测试，目的是验证无线设备和网络的连接能力以及终端使用者对辐射和接收性能的影响；进行空间三维测试；进行辐射功率和接收灵敏度两方面测试。
美国的CTIA(Cellular Telecommunications and Internet Association)是制定OTA 测试标准的唯一组织。同时，也有其他的组织也参与到了该领域的测试，主要有PTCRB(PCS Type Certification Review Board)、3GPP (3GPartner Project) 及COST 273。
OTA 测试着重进行整机辐射性能方面的测试，并逐渐成为手机厂商重视和认可的测试项目。OTA测试属于有源测试，侧重从移动终端整机的发射功率和接收灵敏度方面考察其辐射性能。
