实验室介绍

        中检南方EMC测试实验室,是华南地区规模最大、仪器设备配置最全、覆盖国内国际标准最多、技术最先进的EMC测试实验室,与发达国家同类实验室处于同一水平,获得业界广泛认同。在通讯、汽车电子、信息技术设备、音视频产品工业科学和医疗产品、家用电器、玩具、照明电器等产品的EMC测试处于国内领先水平。

        中检南方EMC测试实验室可进行辐射骚扰测试、传导骚扰测试、灯具辐射骚扰测试、谐波电流测试与电压波动测试、电磁场测试、静电放电测试、辐射抗扰测试、电快速脉冲群测试、浪涌测试、射频电磁场传导抗扰测试、工频磁场测试、电压跌落测试、阻尼震荡波测试、振铃波测试、汽车电子抗扰测试、最大声压等项目的测试。

        中检南方EMC测试实验室已获得中国实验室认可委员会(CNAS)认可,并已顺利通过了国内、外公认的权威机构的认证;现可承接IT、AV、通信等六大类产品的CCC认证、CQC认证、监督抽查和复查、许可证EMC测试。





图1:中检南方EMC测试实验室



       中检南方EMC测试室还可承担CE、E-MARK(欧盟)、FCC(美国) VCCI(日本)、C-Tick(澳、新)认证;可依据GB、GJB和IEC、CISPR、EN、FCC、VCCI、等标准对电子、电器及相关产品进行测试;同时也向广大厂商提供设计验证及摸底和整改测试等委托检验服务。

(图1)

图2:中检南方EMC测试实验室

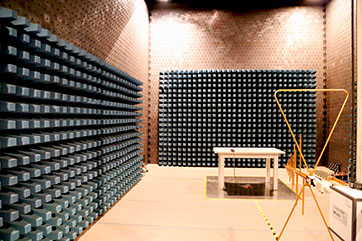

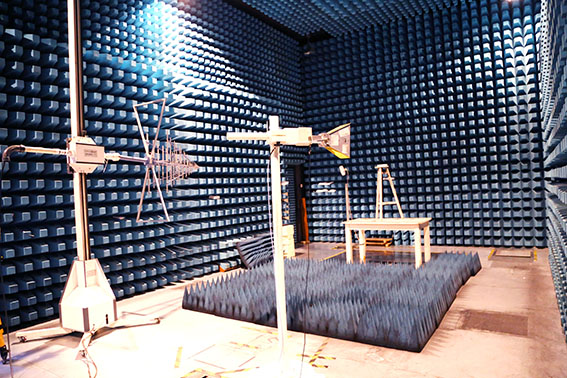

       中检南方的EMC 测试3米法暗室和10米法暗室主要用于辐射发射和辐射敏感性的标准性测试,覆盖国际、欧洲、美国等各国的标准。能够测试电信设备、家用电器、汽车元件、工科医设备(ISM)以及信息技术设备(ITE) 。

(图2)

图3:中检南方EMC测试实验室

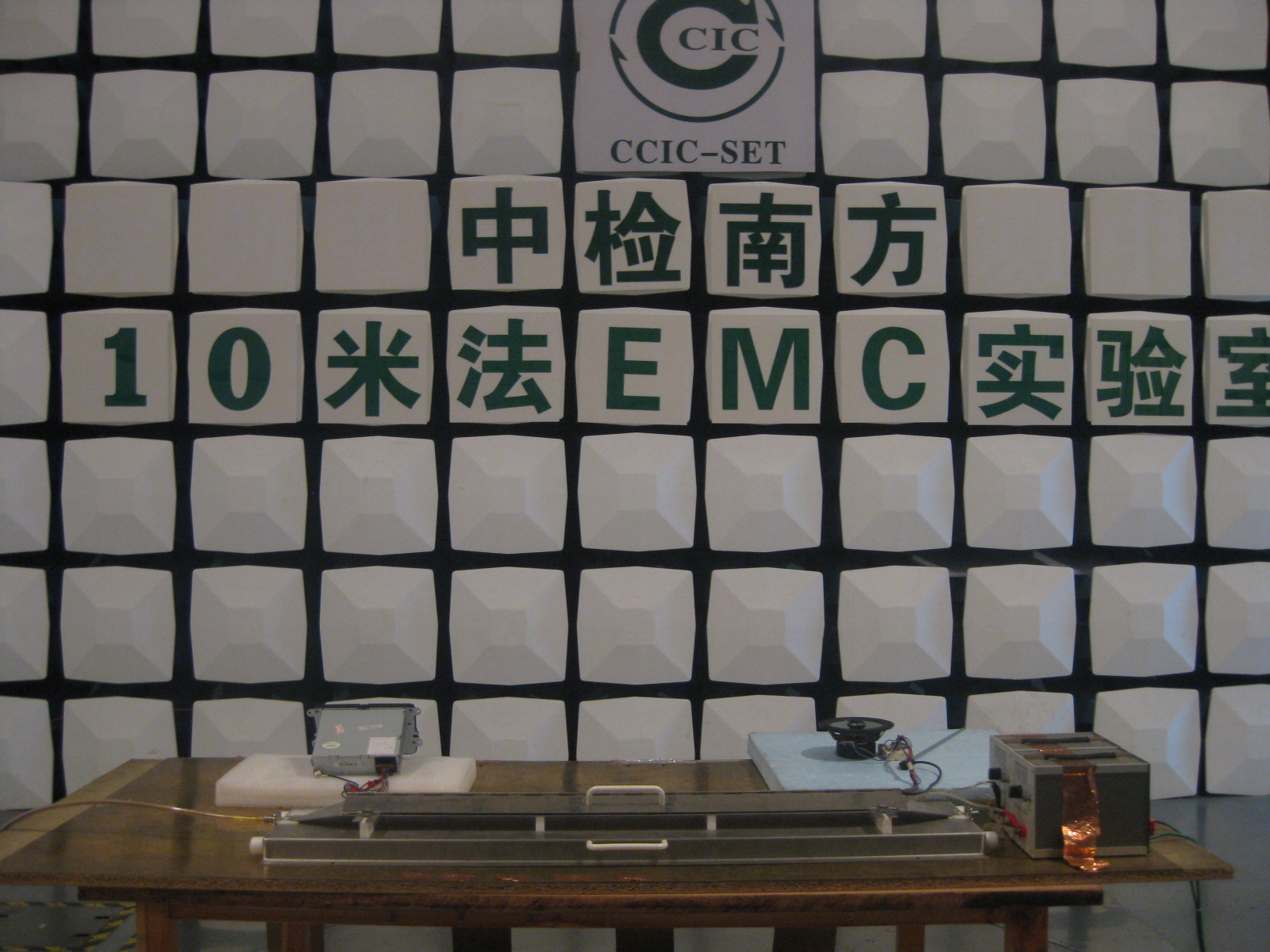

       中检南方3米法暗室和10米法暗室获得FCC facility, European accreditation 和VCCI recognition 的认可。频率范围可以到30MHz~18GHz。其屏蔽和吸波材料,使用了最先进的模块系统。对于标准性测试,研发阶段和质量控制的辐射发射EMC测试,中检南方3米法的暗室和10米法暗室都能完全胜任。

(图3)

图4:中检南方EMC测试实验室

(图4)

图5:中检南方EMC测试实验室

(图5)

图6:中检南方EMC测试实验室

(图6)

图7:中检南方EMC测试实验室

(图7)

图8:中检南方EMC测试实验室

(图8)

图9:中检南方EMC测试实验室





中检南方已建立了一套独立完备的EMC测试体系,共拥有多间标准3米法电波暗室、10米法电波暗室、RF全波暗室、RS测试系统、抗干扰测试室、屏蔽室。测试仪器先进均由德国Rohde & Sehwar z、TESEQ、Schwar zbeck、瑞士EMTEST、HAEFELY、EMC Partner、美国Agilent、FCC等行业内知名的国际公司制造.

电磁兼容类测试

序号

测试项目

测试能力(参数/等级/范围)

依据标准

设备

1

辐射骚扰(RE)

1)         测试频率范围:9KHz40GHz

2)         10法(1间),5法(1间),3法(3间)

CISPR 16-1,CIPR 16-2

GB/T6113.1GB/T6113.2

ANSI63.4

EN50147

GB/T17626.3

IEC61000-4-3

GB/T9254

(图9)

2

辐射抗扰(RS)

1)         测试频率范围:10MHz8GHz

2)         200V/m



3

传导骚扰(CE)

1)         测试频率范围:9KHz108MHz

2)         3相,32A/100A/500A

GB/T17626.6

IEC61000-4-6

GB/T17626.16

IEC61000-4-16

GB/T9254


(图10)

4

传导抗扰(CS)

1)         测试频率范围:10KHz400MHz

5

骚扰功率(DP)

1)         测试频率范围:30MHz300MHz

GB4343.1

EN55014-1

EN55015

CISPR14-1+A1 +A2

CISPR 13+A1

6

插入损耗(IL)

测试频率范围:150KHz1605KHz

7

灯具辐射骚扰(LRE

测试频率范围:9KHz30MHz

GB17743-2007

CISPR 15 +A1

8

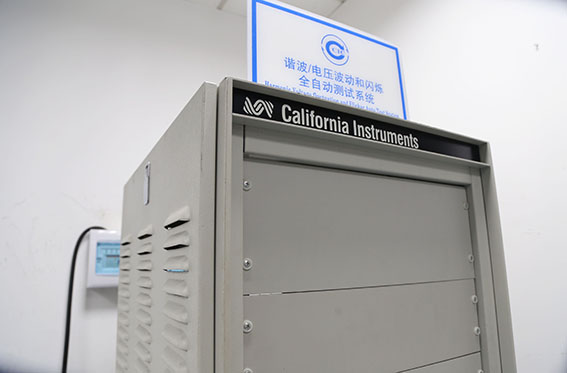

谐波电流与电压波动

Harmonic & Flicker)

0440V AC,50Hz/60Hz

IEC61000-3-2

IEC61000-3-3

IEC61000-3-11

IEC61000-3-12

GB17625.1

GB17625.2

GB17625.7

GB17625.8

(图11)

电磁兼容类测试 -

序号

测试项目

测试能力(参数/等级/范围)

依据标准

设备

9

电磁场测试(EMF)

测试频率范围: 9 kHz  6 GHz

EN62233

(图12)

10

静电放电(ESD)

最高电压30KV,最高放电频率20Hz

IEC61000-4-2

GB17626.2

(图13)

11

电快速脉冲群(EFT)

测试电压可达4KV

IEC61000-4-4

GB17626.4

(图14)

12

浪涌测试(Surge)

浪涌电压可达10KV

IEC61000-4-5

GB17626.5

(图15)

13

电压跌落(DIP)

3 60A

IEC61000-4-11

GB17626.11

14

工频磁场(PFMF)

11000A/m

IEC61000-4-5

GB17626.8

(图16)

15

阻尼震荡波(DOW)

2.5KV

IEC61000-4-10+A1

GB17626.10

(图17)

16

振铃波(Ring Wave)

6KV

IEC61000-4-12

GB17626.12



实验室展览

实验室06
实验室05
实验室04
实验室03
实验室02
实验室01

实验室配置

EMC实验室配置

实验室配置

美国AR公司高等级辐射抗扰测试系统

斥巨资引进了美国AR公司高等级辐射抗扰测试系统,场强可达200V/M,频率从100kHz延伸至8GHz。满足最新版EN61000-4-3标准,可根据标准针对汽车电子产品、安防产品进行测试。

40GHz频谱仪、8GHz高端网络分析仪、40GHz高频喇叭天线及配套预防大器和滤波器组

可满足针对FCC、CTA等射频测试要求。

三相谐波测试测试系统、快速脉冲群4.5KV、雷击浪涌测试10KV、振铃波和阻尼振荡波6KV

三相谐波测试测试系统、快速脉冲群4.5KV、雷击浪涌测试10KV、振铃波和阻尼振荡波6KV的试验能力,并配备了相应的三相网络,无论单相、三相设备均可满足ANSI C62.41/IEEE C62.41 A.B级要求和企业个性化的需要。

CMW500 LTE 4G无线综测仪、UPL多功能音频分析仪、全套人工模拟头、人工模拟耳、人工模拟嘴。

CCIC-SET是国内南方最大的移动电话终端产品测试实验室,可就2G/3G/4G移动电话终端进行全项EMC检测。

10m法电波暗室一座、5m法电波暗室一座、3m法电波暗室三座、OTA暗室一座

完全符合 ANSI C63.4、EN50147、CISPR16和GB/T6113等规范要求,已获中国计量院校验合格证书。 SET10m法电波暗室和5米法电波暗室专门配备了三相五线、每相>250A的供电系统,安装了三相五线、每相250A的滤波器,是目前国内唯一可以对大体积、大电流(三相每相250A)设备进行10米法/5米法辐射发射测试的电波暗室,可以满足企业个性化的需要。

EMC试验室可测试试验项目及标准

可测试试验项目:



Test Item

Test Ability

辐射骚扰/Radiated Emission

9KHz~40GHz

传导骚扰/AC Line Conducted Emission

9kHz-108MHz

  骚扰功率/Disturbance Power

30MHz-300MHz

插入损耗/Insert loss

      150kHz-1605kHz

灯具辐射骚扰/Radiated Emission

9KHz-30MHz

谐波电流和电压波动/Harmonic & Flicker

      0~440VAC 50/60Hz

电磁场测试/EMF

0EN 50366

静电放电/ESD

30kV

辐射抗扰度/RS

10KMHz~8.0GHz, 200V/m

电快速脉冲群/EFT

 4kV

浪涌/SURGE

10KV

射频电磁场传导抗扰度/CS

10kHz~400MHz

工频磁场/PFMF

1~100A/m

电压跌落/DIP

      100~270VAC 50/60Hz , 0~16A

振荡波

2.5KV

振铃波

6KV

汽车电子抗扰度

ISO 7637

最大声压

      EN50322

可测试标准:

N0umber

Item

contents

1

GB  GB/T

GB4824 GB14023 GB4343.1 GB4343.2 GB17743 GB9254 GB17799系列 GB7260.2 GB13837 GB14023

GB15707 GB8702 GB 9175 GB/T17618 GB/T17619 GB/T18655 GB17625.1 GB17625.2 GB/T17626系列

GB/T 9383 GB/T 18387 GB/T21437.2 GB/T 19951 GB 21288 GB19483 GB19484.1 GB22450.1

2

CISPR

CISPR11 CISPR12 CISPR13 CISPR14-1 CISPR14-2 CISPR15 CISPR 16 CISPR22 CISPR24 CISPR25

3

EN

EN300 220-2 EN300 220-1 EN300 330-2 EN300 330-1 EN300 440-2 EN300 440-1 EN300 328

En300 422 EN301 357-2 EN301 357-1 EN300 086 EN300 511 EN301 489-1 EN301 489-3 EN301

489-4 EN301 489-7 EN301 489-9 EN301 489-17 EN301 489-23 EN 50366 EN55011 EN55012

EN55013 EN55014-1 EN55014-2 EN55015 EN61547 EN55022 EN55024 EN 55025 EN 61000-6-1

EN 61000-6-2 EN 61000-6-3 EN 61000-6-4 EN 15194 EN 60601-1-2 EN 60945 EN 60947-1

EN 50130-4 EN 61204-3 EN 62040-2 EN 61326-1 EN 61326-2-1/2/3/4/5/6 EN 50131-3-2 EN

12015 EN 12016 EN 13309 EN ISO 14982 EN61000-3-2 EN61000-3-3 EN 61000-4-2

EN61000-4-3 EN61000-4-4 EN61000-4-5 EN61000-4-6 EN61000-4-8 EN61000-4-9 EN61000-4-11

4

AS/NZS

AS/NZS 4268 AS/NZS CISPR14.1 AS/NZS CISPR13 AS/NZS CISPR15 AS/NZS CISPR22 AS/NZS 4251.1

AS/NZS 4251.2

5

FCC

FCC PART15 FCC PART18 FCC PART22 FCC PART24 FCC PART90 FCC PART95

6

IC

RSS 210 RSS Gen

7

E/e Mark

ECE Reg.No.10, 2004-104-EC

8

SRRC

信部无[2002]353号 信部无[2005]423号 信部无[2002]277号 信无函[2008]44号(5)等等

9

Other

RTCA/D0-160

CCIC-SET电磁兼容测试部主要提供的技术服务包括:

○ CCC认证型式试验;

○ CQC自愿性认证型式试验;

○ 手机及通讯类、射频、蓝牙类产品各项测试;

○ 汽车电子测试;

○ 能效标识检测;

○ 医疗设备、工业品检测;

○LED照明产品及灯具/小家电产品检测


美国AR公司高等级辐射抗扰测试系统

斥巨资引进了美国AR公司高等级辐射抗扰测试系统,场强可达200V/M,频率从100kHz延伸至8GHz。满足最新版EN61000-4-3标准,可根据标准针对汽车电子产品、安防产品进行测试。

40GHz频谱仪、8GHz高端网络分析仪、40GHz高频喇叭天线及配套预防大器和

可满足针对FCC、CTA等射频测试要求。

三相谐波测试测试系统、快速脉冲群4.5KV、雷击浪涌测试10KV、振铃波和阻尼振

 三相谐波测试测试系统、快速脉冲群4.5KV、雷击浪涌测试10KV、振铃波和阻尼振荡波6KV的试验能力,并配备了相应的三相网络,无论单相、三相设备均可满足ANSI C62.41/IEEE C62.41 A.B级要求和企业个性化的需要。

CMU200 GSM、CDMA模拟基站、*UPL多功能音频分析仪、*全套人工模拟

CCIC-SET是国内南方唯一可以依靠自身能力对移动用户终端——模拟移动电话机、GSM数字式蜂窝移动台(手机和其它终端设备)、CDMA数字式蜂窝移动台(手机和其它终端设备)进行EMC测试的实验室。

10m法电波暗室、5m法电波暗室、3m法电波暗室各一座

  完全符合 ANSI C63.4、EN50147、CISPR16和GB/T6113等规范要求,已获中国计量院校验合格证书。 SET10m法电波暗室和5米法电波暗室专门配备了三相五线、每相>250A的供电系统,安装了三相五线、每相250A的滤波器,是目前国内唯一可以对大体积、大电流(三相每相250A)设备进行10米法/5米法辐射发射测试的电波暗室,可以满足企业个性化的需要。
