中检南方CCIC-SET光伏测试简介
中检南方（CCIC-SET）于2007年筹建华南地区第一家清洁能源检测实验室，发展至今，实验室检测范围已覆盖了光伏组件、光伏电站，无人机系统三大领域，服务内容也已由产品检测延伸出安装指导、方案审核、电站运维等技术服务，并已成为业内领先的权威检测机构及技术服务提供者。作为提供第三方认证检测服务的平台，我们是“国家级”计量认证合格单位（CMA）、“中国实验室国家认可委员会(CNAS)认可实验室”、国际电工委员会（IECEE）CB体系的CB实验室，同时还是中国质量认证中心（CQC）、欧洲TUV 莱茵、美国PTL、加拿大CSA等机构的授权实验室，可以为企业提供国内CQC认证以及国外TUV 莱茵、PTL、CSA、SAA和MCS等国际认证服务。
光伏组件方面，我们可进行晶硅光伏组件、薄膜光伏组件、聚光光伏组件的相关测试，测试能力涵盖所有国内外主流标准。在保证充足的测试容量的同时，针对PERC、异质结等层出不穷的新型技术，我们均有相应的设备更新及技术能力提升已顺利完成测试。
光伏电站方面，我们可在电站建设的前、中、后期分别提供产品监造、关键设备到货验收、在建项目质量核查、安装质量核查、光伏电站现场检测、发电效率及损耗测试、技术尽职调查相关服务。同时我们还可提供电站认证以及部分运维服务。
无人机系统方面，我们可提供光伏电站用无人机系统的安全性测试和电磁兼容相关测试，是全球首个关于光伏电站用无人机认证实验室。

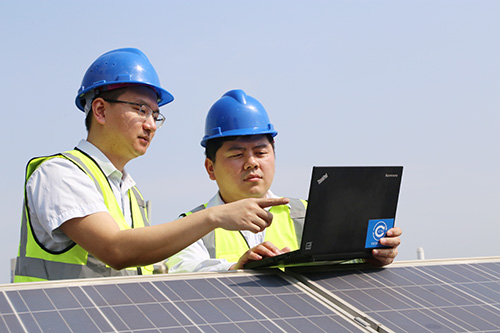

图1：中检南方光伏测试

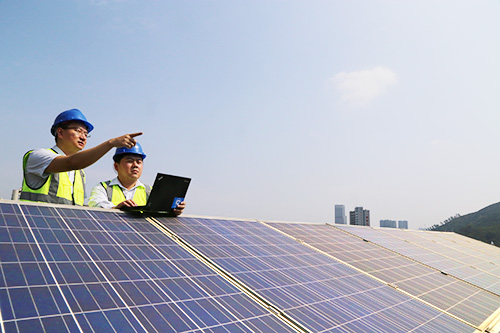

图2：中检南方光伏测试

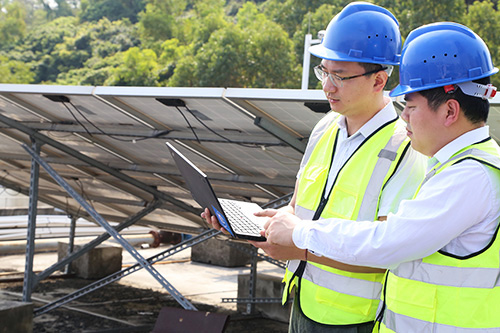

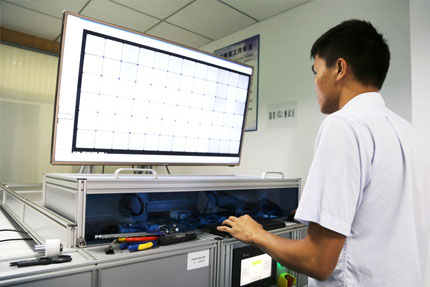

图3：中检南方光伏测试

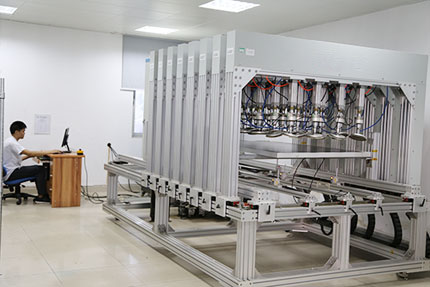

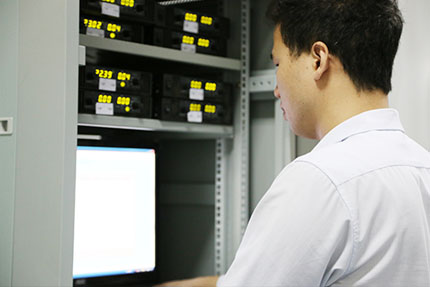

图4：中检南方光伏测试
中检南方光伏测试项目
■光伏组件动态机械载荷试验 ■电位诱发衰减效应（PID）测试■光伏（PV）组件安全鉴定 ■地面用晶体硅光伏组件测试项目■低温载荷试验（常温至 -20° ）

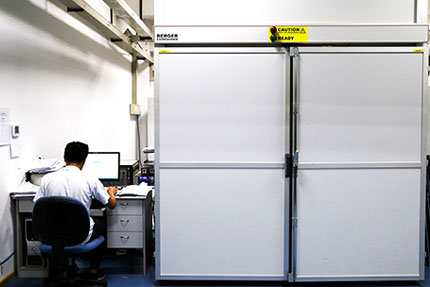

图5：中检南方光伏测试

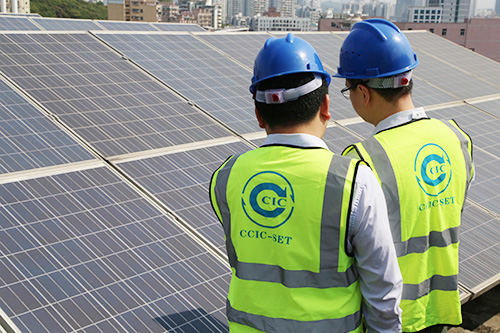

图7：中检南方光伏测试

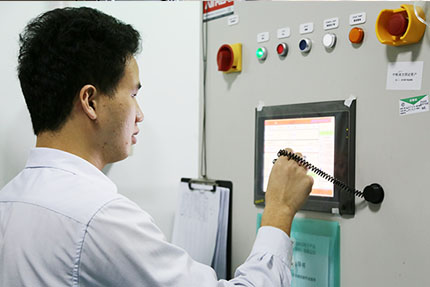

图8：中检南方光伏测试

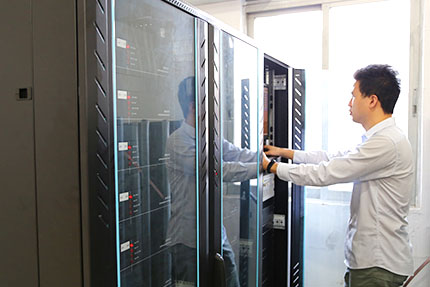

图9：中检南方光伏测试
检测标准
■IEC 61215:2005 地面用晶体硅光伏组件-设计鉴定和定型
■IEC 61646:2006 地面用薄膜光伏组件-设计鉴定和定型
■IEC 61730 光伏组件安全鉴定
图12：中检南方光伏测试
图13：中检南方光伏测试
中检南方光伏测试项目
产品类别 | 检测项目 | 检测范围 | 检测标准 |
光伏组件 | 安全性能试验 | l 常规和高效晶体硅电池和组件 l 薄膜组件:CdTe，CIGS等 l 聚光光伏组件 l 光谱适配分析 l 覆盖- 40℃-+75℃温度范围，100-1200W/m2辐照度多种环境下的性能测量 | IEC 60904（系列标准） IEC 61215（系列标准） IEC 61730（系列标准） IEC 61853-1 IEC 62108 UL 790，UL1703，UL 8703 IEEE Std 1262 |
l 覆盖各种电击危险试验，如可触及性试验、抗划伤试验、接地连续性试验、冲击电压试验、绝缘试验、湿漏电试验等 l 覆盖各种火灾危险试验，如温度试验、热斑耐久性试验、防火试验、可燃性试验、旁路二级管试验、反向电流过载试验等 l 覆盖各种机械应力试验，如组件破裂试验、螺纹连接试验、机械载荷实验试验、剥离试验、搭接剪切强度实验、材料蠕变试验等 | |||
l 热循环试验 l 湿冻试验 l 湿热试验 l 紫外预处理试验（含不同温度和湿度） l 寒冷试验和干热试验 | |||
盐雾腐蚀试验 | l 覆盖盐雾腐蚀试验严酷等级（1）至（6） | IEC 61701 | |
包装运输试验 | l 覆盖各种环境应力试验 | IEC 62759-1 | |
电位诱导（PID）衰减试验 | l 覆盖1000V和1500V系统电压的电位诱导（PID）衰减试验 | IEC TS 62804-1 | |
动态机械载荷试验 | l 试验的压强覆盖0-5400Pa | IEC TS 62782 | |
沙尘试验 | l 试验La:磨蚀性细沙 l 试验Lb:自由降尘和试验 l 试验Lc:吹沙试验 | GB/T 2423.37， IEC 60068-2-68 |
产品类别 | 检测项目 | 检测范围 | 检测标准 |
光伏电站 | 产品监造 | 光伏组件，汇流箱，逆变器，变压器，支架系统，监控系统等设备的驻厂监造，成品检验，成品抽检 | GB 31365 IEC 62446-1 IEC 62446-2 IEC 62446-3 IEC 61724-1 IEC 61724-2 IEC 61724-3 IEC 62548 CNCA/CTS0016 IEC 61701 IEC 62759-1 IEC TS 62804-1 IEC TS 62782 GB/T 2423.37， IEC 60068-2-68 |
关键设备到货验收 | 光伏组件，汇流箱，逆变器，变压器，支架系统等关键设备到电站现场后进行验收 | ||
在建项目质量核查 | 光伏电站的建设、施工、设备安装情况进行核查 | ||
安装质量检查 | 光伏组件，汇流箱，逆变器，支架系统，升压变压器，高压成套设备的安装情况进行检查 | ||
光伏电站现场检测 | l 关键设备一致性和外观检查 l 关键设备的外观核查 l 光伏组件IV测试，EL测试，接地连续性测试，功能性能测试，绝缘性能测试，红外热成像测试 l 光伏汇流箱功能性测试，电气绝缘核查，电气结构安全性核查，防雷，接地，通信，红外热成像 l 光伏逆变器，功能性核查，温升检测，噪音测试，电能质量测试，转换效率测试 l 光伏支架系统，结构，材料，防腐措施，紧固件，角度，承载能力等 l 气象站和监控系统，对监控设备，通信，监控层级，监控精度， | ||
l 采集信号的种类，计算能力，预警能力等进行验证 l 光伏组串极性测试，电压电流测试，绝缘性能测试 l 发电效率测试 l 效率损耗测试 | |||
发电效率与损耗测试 | l 项目短期发电效率和长期发电效率检测 l 光伏阵列发电效率，BOS发电效率，交流发电效率 l 发电效率损耗测试 ? 灰尘遮挡损失 ? 串并联损失 ? MPPT效率损失 ? 线损 ? 逆变器转化效率损失 ? 升压损失 ? 入射角度损失 ? 组件输出损失 ? 遮挡损失 ? 温度损失 | ||
技术尽职调查 | l 文件资质审核 l 系统设计评估 l 建设质量评估 l 合同文件核查 l 结构性核查 l 太阳能资源 l 发电量评估 l 关键设备性能检测 l 现场检测 l 系统发电效率测试 | ||
电站认证 | IECRE 体系内光伏电站认证 |
产品类别 | 检测项目 | 检测范围 | 检测标准 |
无人机系统 | 部件及子系统 | l 外壳 l 电池和电池组 l 电路板及内部布线 l 动力系统 l 任务系统 l 控制站 | CQC 3326 |
安全性要求 | l 机械防护 l 电气安全 l 危险运动部件 l 保护电路 l 环境适应性 | ||
飞行性能 | l 自检功能 l 飞行模式 l 最大续航能力 l 自主飞行及航迹控制 l 躲避障碍 l 自动返航 l 机头重定向 l 定点悬停 l 断点续航 l 限制飞行区域 l 遥控遥测 | ||
电磁兼容 | l 发射测试 l 抗扰度测试 |
实验室配置
CCIC-SET光伏实验室的服务
CCIC-SET光伏实验室简介
中检集团南方电子产品测试（深圳）有限公司(CCIC-SET)于2007年开始筹建华南地区唯一一家光伏实验室。 CCIC-SET光伏实验室主要有三大功能模块：光伏组件及相关部件；光伏并网逆变器及相关产品；和太阳能蓄电池。实验室已经拥有完善的、能力完全覆盖以上三种产品的测试设备，并严格按照ISO 17025要求运作。2008年，CCIC-SET光伏实验室获得了CNAS的认可，2010年新认可新能源标准达到了50个，涵盖了上面三大类产品。2012年2月，CCIC-SET获得IECEE CBTL（No. TL411）资质。2013年，成为国家能源局光伏发电装备评定中心实验室。
光伏实验室主要合作认证机构是：中国质量认证中心(CQC)、德国TÜV Rheinland和美国UL等认证机构的授权实验室。2009年 CCIC-SET成为意大利国家电力局推荐实验室。
光伏系统用各类产品，如光伏组件、光伏系统用接线盒、连接器和电缆、光伏逆变器和太阳能蓄电池，在CCIC-SET光伏实验室进行一次测试，可以分获得CQC太阳能产品认证、TÜV认证和CB认证等，轻松跨越全球市场的贸易技术壁垒。
除了传统的产品测试和认证外，CCIC-SET光伏实验室联合中国质量认证中心(CQC)利用实验室的优势和工程师的经验，经光伏电站业主的委托，对光伏电站建设进行全过程质量监控和光伏电站的验收。
我们的客户包括众多国内外知名品牌和跨国公司，如英利（Yingli）、阿特斯(CSI)、晶科(JinKo)、天合（Trina）、杜邦(Dupond)、施耐德(Schneider)、艾默生(Emerson)、比亚迪(BYD)、中电长城(Greatwall)、珈伟(Jiawei)、中广核（CNG）、大唐（Datang）、三峡（CWIC）等
CCIC-SET光伏实验室的服务
A光伏产品检测和认证服务 ： CCIC-SET光伏实验室能为光伏企业提供一站式检测和认证服务。客户产品在CCIC-SET光伏实验室测试合格后，可以获得国内外著名认证机构的基于GB标准, IEC/EN标准和美国UL标准的证书。在光伏产品方的认证方面，CCIC-SET与以下二家机构进行了全面的合作：
CQC太阳能产品认证
CQC作为中国最大、全球领先的认证机构，颁发的证书获得了政府机构和市场的广泛认可，协助客户产品快速有效进入国内市场。
TÜV RHEINLAND认证
TÜV RHEINLAND是德国最大的提供技术服务的集团之一。TÜV RHEINLAND象征着全世界的未来市场，颁发的具有广泛市场人可读的TÜV RHEINLAND PV证书，可以协助客户快速进入欧洲市场。
光伏产品检验服务
PV Product Inspection Services
CCIC-SET光伏实验室能为光伏企业或者采购和应用商提供光伏电站全过程质量监控、光伏电站验收、工厂审核、出货前检验、监装监卸、验货和100%检验服务。
光伏并网发电工程光伏组件全程质量监控
为确保光伏电站用光伏组件品质的一致性，并让发电效率达到最优化。通过工厂检查、生产过程质量监控、监装、监卸、现场指导安装光伏阵列，并对光伏组件进行抽样检验和型式试验的方式，为光伏电站业主提供全过程质量监控。
光伏并网发电工程光伏并网逆变器全程质量监控
为保证光伏发电站核心器件之一的逆变器运行稳定，安全可靠，性能合格。通过对生产厂来料检验，组装过程，出厂检验，包装流程的监控，并在现场监督拆卸，安装，并网调试过程。配合生产厂抽样检验与型式试验。保证逆变器产品的质量。
光伏电站验收
为提高我国并网光伏发电系统的技术水平，保证应用于光伏系统中的电气设备安全、可靠和稳定的运行，对并网光伏发电系统进行验收。验收主要包括：工程系统文件、电气设备检查、电气设备和系统的测试及检查报告。
光伏类产品检测、认证服务成功案例

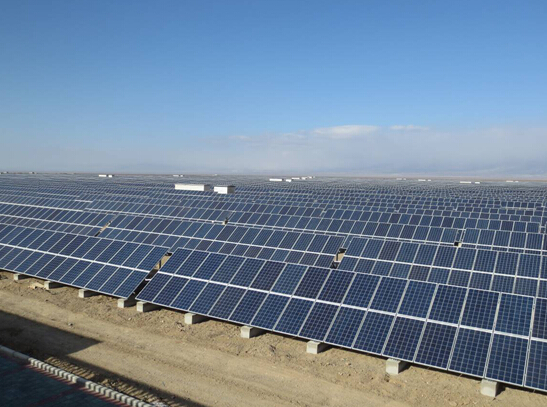

自2010年为中广核敦煌10MW光伏电站和锡铁山10MW光伏电站提供了“光伏电站全过程质量监控”服务起，至2012年已为中广核已建所有光伏电站项目，完成近200MW电站相关服务，得到业主方的一致好评。其他业主方如三峡新能源和大唐新能源，同样建立长期、良好的战略合作关系。
（中广核哈密光伏电站测试现场）2010年为聚光类光伏产品在国内的领头羊日芯光伏科技有限公司（Suncore）产品提供CQC金太阳认证。这是国内首批为该类产品申请认证的产品之一。

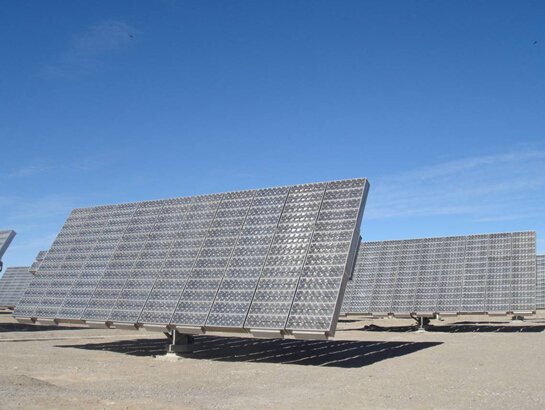

（日芯光伏青海格尔木电站测试现场）
逆变器测试通过UL认可，并为深圳比亚迪公司逆变器UL认证提供现场目击测试服务。CCIC-SET成为首家在逆变器产品上获得UL认可的实验室，也是首家为逆变器企业申请UL认证提供目击测试服务的实验室。自2009年开始，持续为深圳杜邦公司提供各类委托检测服务，为杜邦公司研发提供翔实而有效的数据。充分发挥了公共检测平台的作用，为新产品的研发及长期试验数据提供了有力的保证。（杜邦公司是深港合作重点引入的高科技公司）持续为广东省质检院提供产品抽检服务，主要针对独立光伏系统（如路灯）及相关产品安全和性能进行抽检测试。保障产品的品质和质量，为国家及社会财产、人员安全等贡献力量。
作为最早和最完善的逆变器测试实验室。目前，CCIC-SET为全国大量逆变器企业提供了金太阳认证的检测服务。我们不仅为国内企业提供服务，也为大量的国外企业提供服务。
光伏实验室检测范围
目前实验室主要围绕光伏系统用各主要部件开展检测和认证开展服务。
涉及的光伏类产品有：
