实验室介绍

      中检南方CCIC-SET高清性能测试---10米法EMC实验室是华南地区规模最大、仪器设备配置最全、覆盖国际、国内标准最多、技术最先进、最具特色的电磁兼容(EMC)实验室,与当今世界发达国家同类实验室相比也属一流,已获得业界的广泛认同。中检南方CCIC-SET高清性能测试已获得中国实验室认可委员会(CNAS)认可,并已顺利通过了国内、国外的权威机构的认证;该10米法EMC实验室配备的测试设备全部采用当今世界最先进的测试系统,分别由德国R&S(罗德与施瓦茨)公司、美国AR公司提供,可以针对包括信息技术产品、小汽车、汽车电子、通讯产品、音频视频产品、医疗器械、工业设备以及军工产品等进行相关电磁兼容性测试;可以同时按照国际IEC标准、国际CISPR标准、欧盟EN标准、中国GB标准、美国FCC、加拿大CSA标准和中国军标GJB进行测试;代表了当今电磁兼容(EMC)测试领域的最高水平。

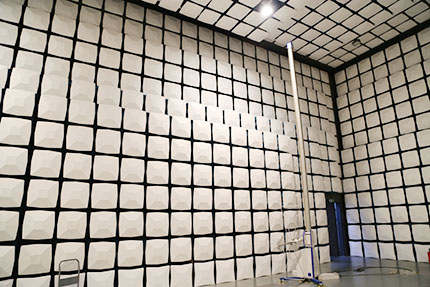

(图1)

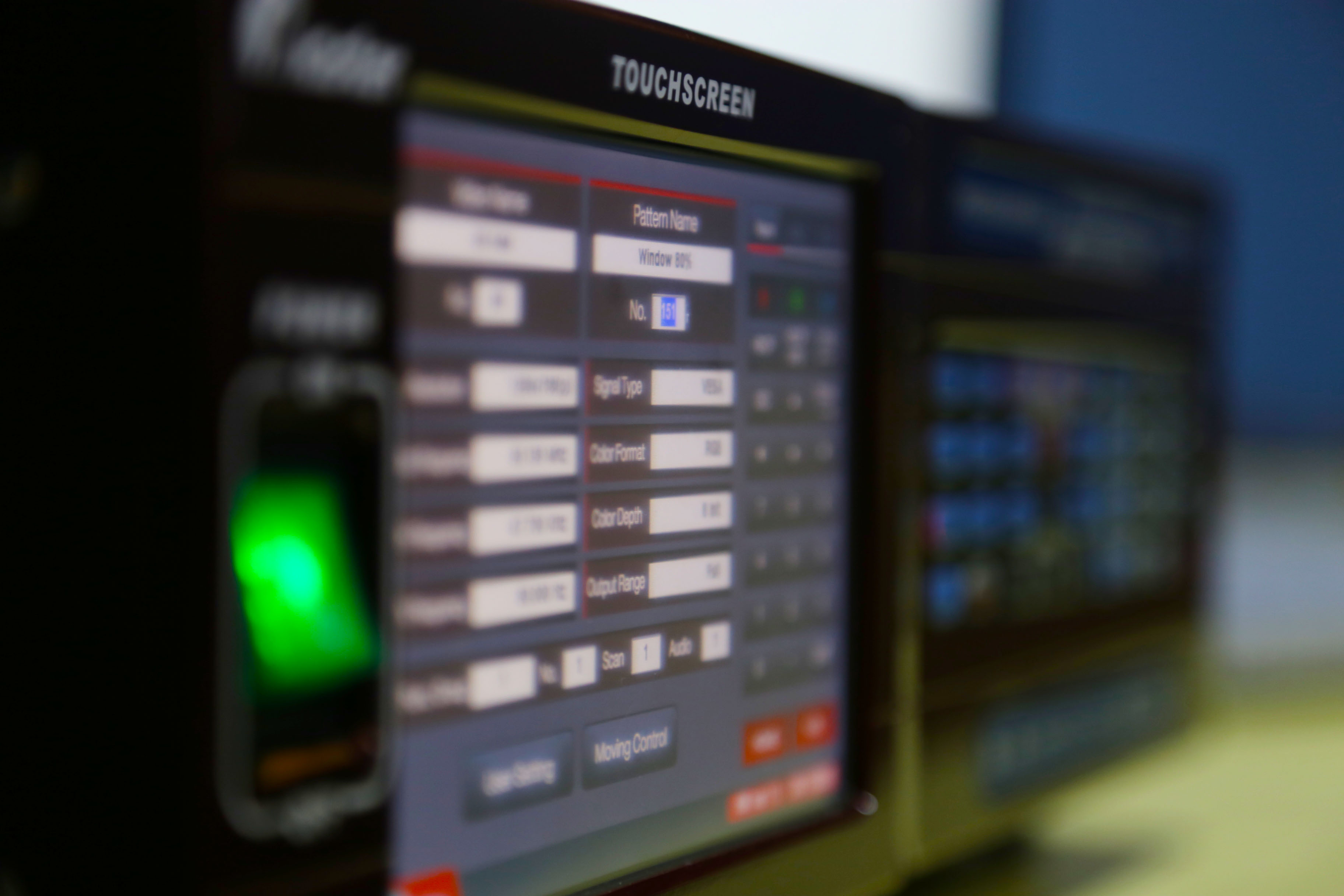

图1:中检南方高清性能测试实验室




    中检南方CCIC-SET高清性能测试---10米法EMC实验室特点:

    1: 9KHz~2GHz辐射RE测试,背景噪声全部在20dB以下,大部分在10dB以下

    2:100KHz~8GHz辐射抗扰RS测试,最大场强超过100V/m

    3:暗室内配备先进的测试结果视频话音双向监控系统

    4:超越CISPR25、EN55025、GB18655、ISO11452-2、GB17619测试要求,尤其适合测试汽车电子产品、大体积通信设备和大电流设备

    截止目前为止,中检南方CCIC-SET共拥有5套高水准的EMC实验室,一套最先进的OTA及天线实验室,这也是亚太地区规模最大,设备配备最完善的EMC实验群。通过EMC,安全,可靠性,化学(RoHS),天线(OTA),音频,SAR,FTA(GCF,PTCRB),数字电视等各类实验室的配合,中检南方CCIC-SET为我们的客户提供全方位服务,也使得我们客户的产品能更快更安全的进入世界各地的市场。


(图2)

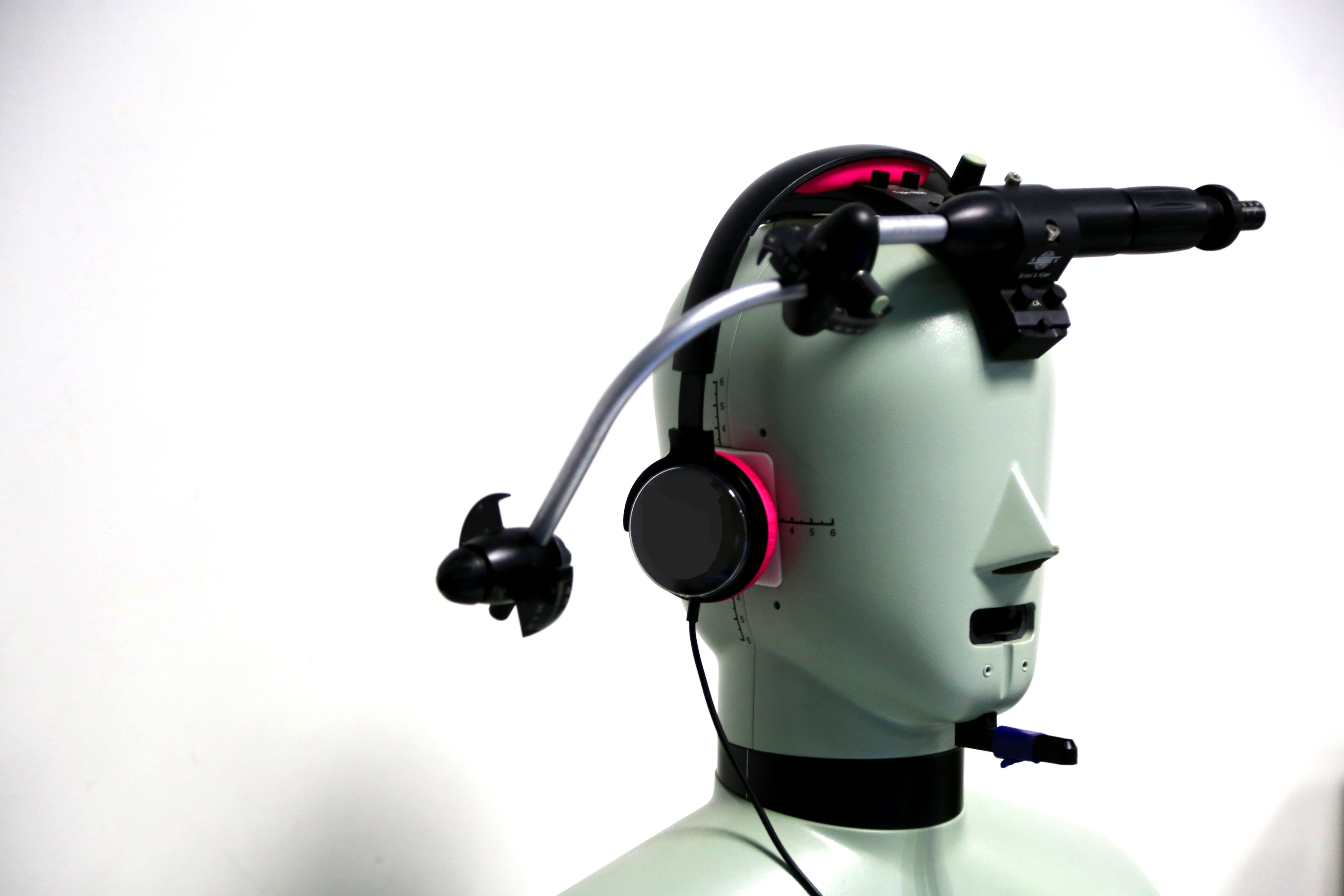

                                                                              图2:中检南方高清性能测试实验室

(图3)

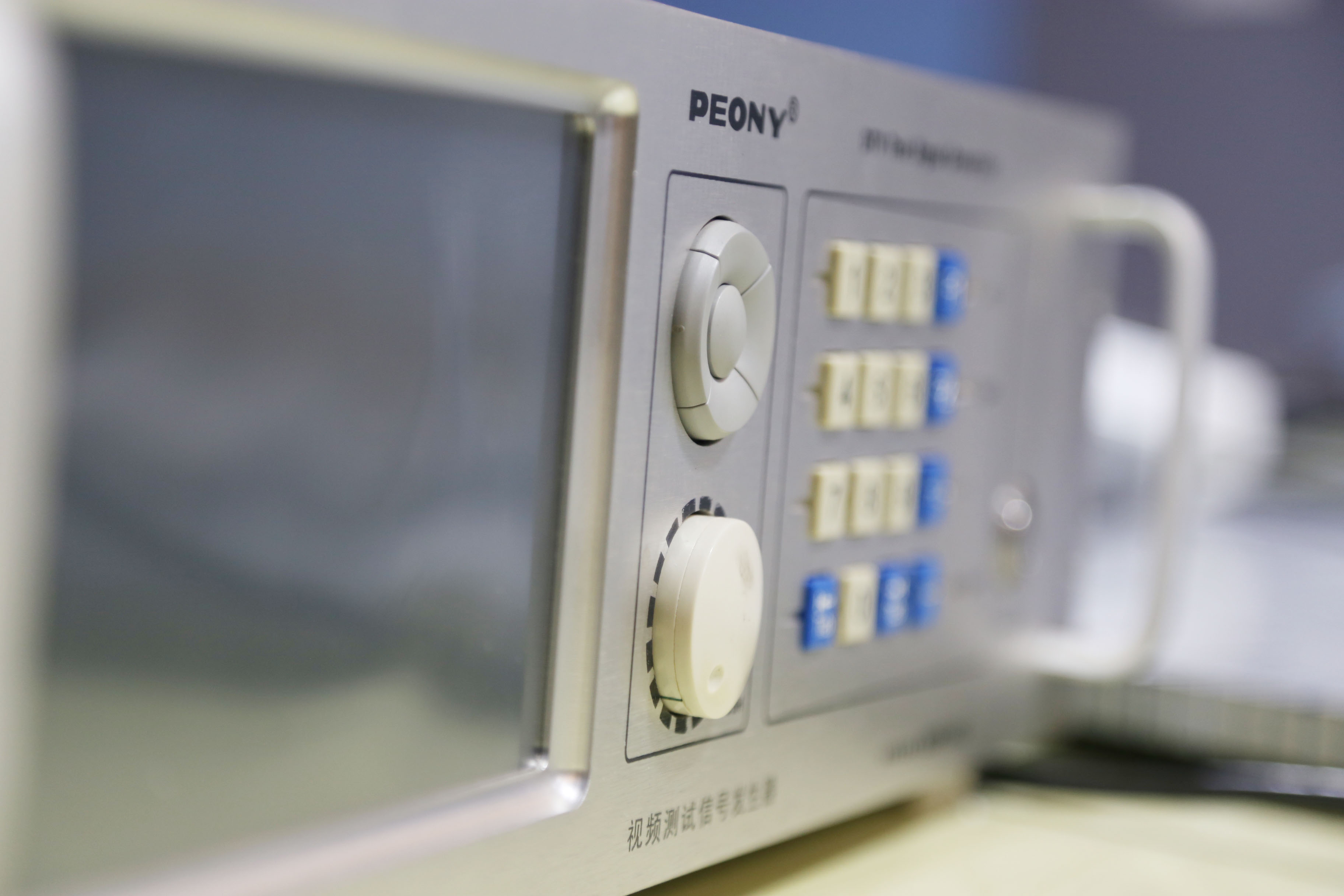

                                                                             图3:中检南方高清性能测试实验室



      中检南方CCIC-SET现可承接IT、AV、通信等六大类产品的3C认证、自愿认证、监督抽查和复查、许可证EMC测试;还可承担CE、E-MARK(欧盟)、FCC(美国) VCCI(日本)、C-Tick(澳、新)认证;可依据GB、GJB和IEC、CISPR、EN、FCC、VCCI、等标准对电子、电器及相关产品进行测试;同时也 向广大厂商提供设计验证及摸底和整改测试等委托检验服务。

(图4)

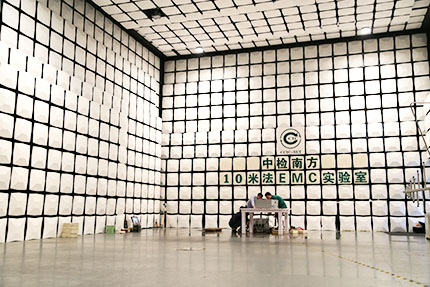

                                                                                 图4:中检南方高清性能测试实验室

(图5)

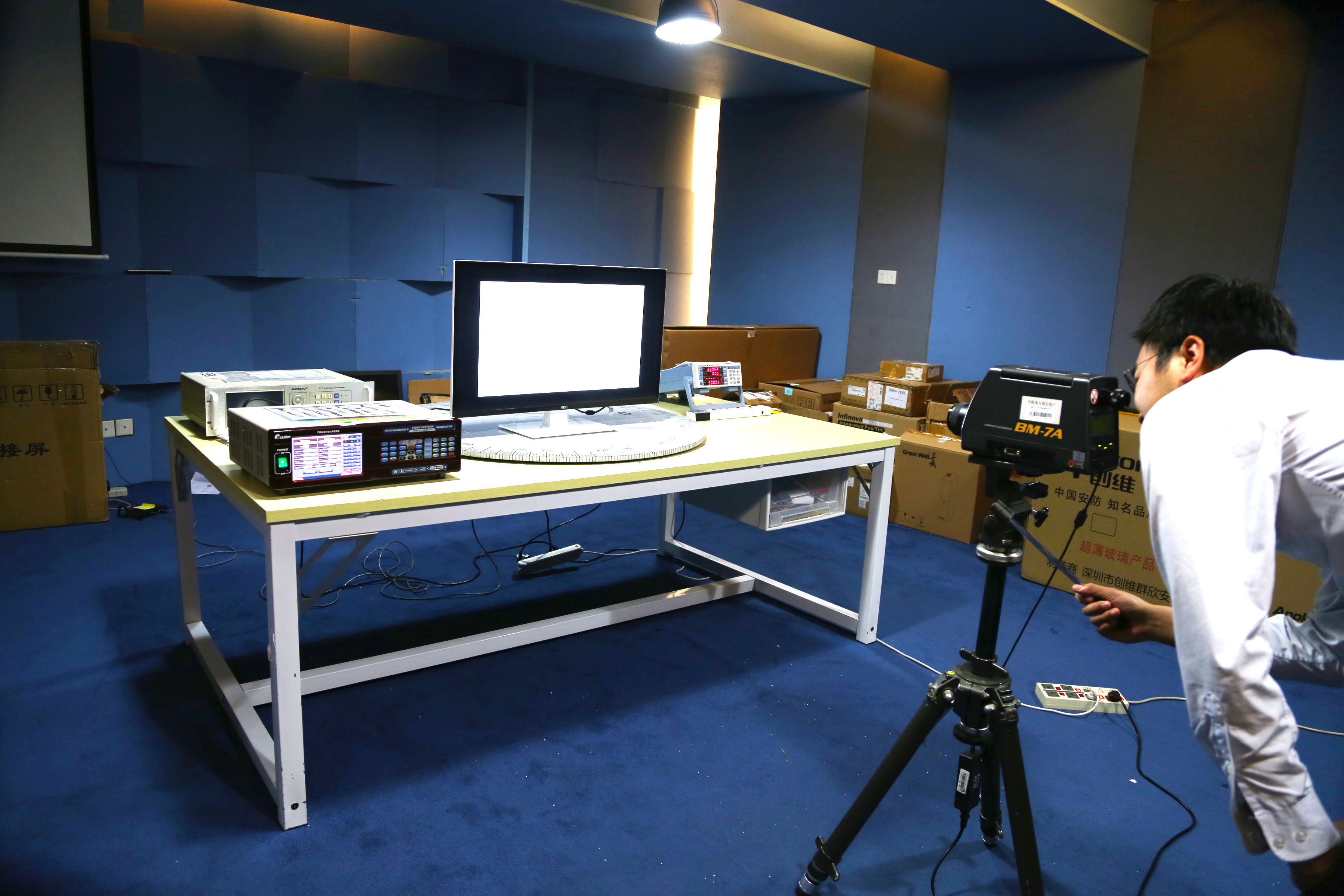

图5:中检南方高清性能测试实验室

(图6)

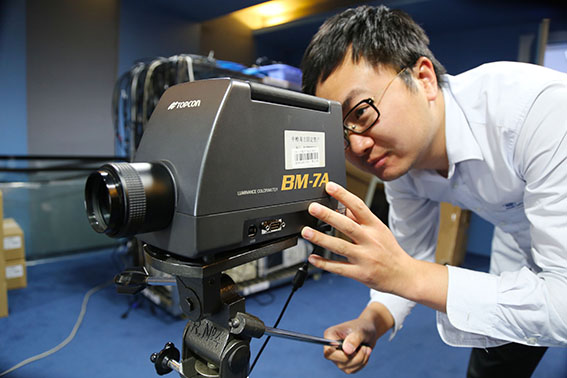

图6:中检南方高清性能测试实验室

(图7)

图7:中检南方高清性能测试实验室

(图8)

图8:中检南方高清性能测试实验室

(图9)

图9:中检南方高清性能测试实验室



中检南方高清性能测试优势:

    1、中检南方高清性能测试团队整改经验丰富,成功案例非常多。可以客户指定标准进行测试。

    2、中检南方高清性能测试设备先进

    3、中检南方高清性能测试测试过程中,没有二次收费,省钱省心省事。

    4、一次合作,终生服务,中检南方的客户可以随时咨询获取免费的技术支持服务。

    5、中检南方高清性能测试实验室,出具的证书或者数据报告,真实可靠!




工业品电磁兼容实验室配置

1.            中检南方10米法电波暗室配备了三相五线、每相250A的供电系统,安装了三相五线、每相250A的滤波器,暗室转台直径4米、承重5吨,是目前国内少数可以同时满足大电流、大体积设备进行电磁兼容测试的电波暗室,一个实验室可完成所有电磁兼容试验,减少大型设备的搬运、调试及时间成本,满足企业个性化需要。

2.            60kVA三相谐波测试系统、快速脉冲群4.5kV、雷击浪涌测试10kV、振铃波和阻尼振荡波6kV、0~150kHz低频传导抗扰系统、低频信号抗扰度测试系统,并配备相应的三相网络,无论单相、三相设备均可满足ANSI C62.41/IEEE C62.41 A、B级要求。

3.            引进美国AR公司高等级辐射抗扰测试系统,场强可达200V/m,频率从100kHz延伸至8GHz,可同时满足最新轨道交通、国际医疗器械、电动汽车的辐射抗扰测试要求。


测试类别

测试项目

测试能力

说明

电磁骚扰

辐射骚扰

9KHz ~ 40GHz

三相,每相250A,转台直径4米,承重5

传导骚扰

9KHz ~ 108MHz

三相,500A LISN

谐波电流、电压波动和闪烁

0440VAC 50/60Hz

三相,60A

电磁抗扰

静电放电

30kV



射频电磁场辐射抗扰度

100kHz8.0GHz200V/m

覆盖最新轨道交通、国际医疗器械、电动汽车等标准要求

电快速瞬变脉冲群

4kV100A



浪涌

10kV100A



射频电磁场传导骚扰抗扰度

10kHz400MHz



共模传导骚扰抗扰度

0Hz150kHz

IEC 61000-4-16

工频磁场

1000A/m



脉冲磁场

1000A/m



电压跌落

直流电压跌落、交流电压跌落、>16A

IEC 61000-4-29

IEC 61000-4-34

阻尼振荡波

2.5kV



振铃波

6kV



低频信号抗扰度

三相,60A

IEC 61000-2-2

IEC 61000-2-4



实验室展览

高清实验室04
高清实验室03
高清实验室02
高清实验室01

实验室配置

CMU200 GSM、CDMA模拟基站、*UPL多功能音频分析仪、*全套人工模拟

是国内南方唯一可以依靠自身能力对移动用户终端 ― 模拟移动电话机、GSM数字式蜂窝移动台(手机和其它终端设备)、CDMA数字式蜂窝移动台(手机和其它终端设备)进行EMC测试的实验室。

10m法电波暗室、5m法电波暗室、3m法电波暗室各一座

完全符合 ANSI C63.4、EN50147、CISPR16和GB/T6113等规范要求,已获中国计量院校验合格证书;
SET10m法电波暗室和5米法电波暗室专门配备了三相五线、每相>250A的供电系统,安装了三相五线、每相250A的滤波器,是目前国内唯一可以对大体积、大电流(三相每相250A)设备进行10米法/5米法辐射发射测试的电波暗室,可以满足企业个性化的需要。
